Введение. Очередной раз подтверждая «эффект электрички» в ремонте оказалось несколько ИБП APC Back UPS RS с одинаковыми поломками. Так как ремонты не представляли особой сложности и могли выполниться в кратчайшие сроки специалистом любой квалификации, то их доверили сотруднику ранее не занимавшимся ремонтом ИБП. В качестве инструкций – материалы нашего ресурса, дальше мастера предоставили самому себе. Вскоре выяснилось, что 30 минут на ремонт, это мы перегнули палку, каждый ремонт занял времени более часа, сказалось отсутствие опыта, но мы смогли увидеть тонкие моменты, на которых спотыкался механик. После второго ремонта мы прекратили издевательство на ИБП и остальные ремонты делал уже специалист по ИБП.
Заявленная неисправность. ИБП APC Back UPS RS 800 (640-0189D)
и ИБП APC Back UPS RS 1500 (640-0253E)
не проходили тестирование.
Рис. ИБП при включении не проходил автотестирование и не мог выйти из тестирования инвертора.
Первичная диагностика. При включении только от аккумулятора оба ИБП включались нормально, а при попытке включить от сети, ИБП не мог выйти из тестирования инвертора. ИБП включался от сети, затем уходил в тестирование инвертора, а после не мог переключиться на работу от сети. Проверка аккумулятора на нагрузочную вилку показала исправность обоих аккумуляторов. Ток заряда аккумуляторов соответствовал средним значениям. Соответственно неисправность заключалась в неисправности самого ИПБ.
Ремонт. Неисправность типовая, мы уже не раз ее рассматривали на страницах нашего ресурса, поэтому просто отметим – неисправен конденсатор 22 мкФ*50В.
Рис. ИБП APC Back UPS RS 1500 в целях экономии времени заменены только неисправные конденсаторы С40(22 мкФ*50В) и С41(22 мкФ*50В). Материнская плата 640-0253E.
Рис. ИБП APC Back UPS RS 800 неисправные конденсаторы С56(22 мкФ*50В) и С60(22 мкФ*50В). Материнская плата 640-0189D.
Если нет прибора и если не знать какой конденсатор надо менять, то меняются все конденсаторы.
Заключение. Наглядный пример ремонта ИБП неспециалистом выявил проблемные места в ремонте.
Первое. Разборка, несмотря на идентичность ИБП каждый разбирается по своему. В обоих моделях часть крепежных болтов находится под лицевой панелью, соответственно, что бы разобрать ИБП надо снять переднюю панель, которая в свою очередь является головоломкой. Передняя панель ИБП APC Back UPS RS 800 держится на защелках и снимется путем отгибания защелок. Передняя панель ИБП APC Back UPS RS 1500 держится на сдвиговых Г образных защелках и снимается простым сдвигом передней панели.
Рис. Защелки на передней крышке ИБП APC Back UPS RS 1500. Г-образная форма подразумевает сдвиг при открытии, направление приложения силы для открытия указано стрелками.
Рис. Защелки на передней крышке ИБП APC Back UPS RS 800. Стандартная форма защелки подразумевает усилие при открытии. Для нижней защелки есть специальная прорезь через которую можно отогнуть нижнюю защелку.
Второе. Аккумуляторная сборка представляет хоть и не сложный, но все же ребус по правильной укладке проводов.
Рис. Заводская укладка проводов ИБП APC Back UPS RS в аккумуляторной сборке.
Очередь просмотра
Очередь
- Удалить все
- Отключить
Хотите сохраните это видео?
- Пожаловаться
Пожаловаться на видео?
Выполните вход, чтобы сообщить о неприемлемом контенте.
Понравилось?
Не понравилось?
Текст видео
Разборка бесперебойника APC Back-UPS RS 800VA и тест гелиевых аккумуляторов LogicPower LP-GL 12V — 6:49
🌟 Ваттметры: http://ali.pub/29hfse
🔌 Кабели: http://ali.pub/29ia74
APC Back-UPS RS 800VA неплохой бюджетный источник бесперебойного питания, но уже довольно старенький и критически требовал замены аккумуляторных батарей, я решил сразу его и почистить от пыли.
Разборка ИБП от APC практически всегда идёт по одному алгоритму — снятие задней части с розетками, снятие фронтальной панели с кнопкой включения и открытие одной из сторон пластикового корпуса — Back-UPS RS 800VA не исключение. После полной разборки можно отключить клеммы проводов, которые идут прямиком к АКБ и тем самым отдельно вычистить от пыли главную плату управления и пластиковые элементы кожуха, проверить нет ли вздутых кондеров и других неприятностей на плате. После технического обслуживания и чистки от пыли, можно все в обратном порядке аккуратно уложить обратно и открыть отсек для аккумуляторов.
Себе прикупил пару гелевых АКБ LogicPower LP-GL 12V — 7,2 Ач подключил все провода к разделяющей пластиковой штуковине и аккуратно уложил в жерло бесперебойника и подключил питающий кабель непосредственно к ИБП, после этих манипуляций можно закрывать крышку отсека (снизу) и пробовать запускать устройство.
В видео были протестированы эти батарейки LogicPower 12в, 7,2Ач при нагрузке 100W лампы — результаты я думаю все видели, понимаю корректным тест сложно назвать, но как есть так и сделано. Результатами я пока доволен, что будет дальше покажет время. На данный момен ИБП работает с этими аккумуляторами уже несколько месяцев — нареканий в работе нет.
💲 Финансовая поддержка автора канала:
‣ Payeer: P6692361
‣ WM: Z103368107040, R398933713389
‣ PM: U6673392, E4167155
BTC: 1F7rt7Z5AvYhPDRvksEuoUM63JEanDvpkM
Одной из моделей ИБП, представленных в настоящее время на рынке и предложенной нам для обзора, является решение APC, Back-UPS RS800. Модель имеет выходную мощность 540 Вт, что позволяет использовать ее для защиты как отдельных рабочих станций, так и небольших (домашних) серверов от кратковременного пропадания электричества в основной питающей сети.

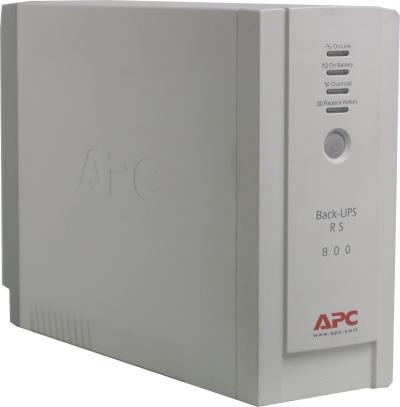

Внешний вид, комплект поставки

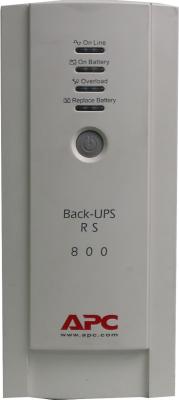

На передней панели ИБП расположены: кнопка включения/выключения устройства и 4 светодиодных индикатора, отображающих режимы работы — «работа ИБП от сети», «питание нагрузки от аккумулятора», «перегрузка» и индикатор, сигнализирующий о необходимости замены аккумуляторной батареи.

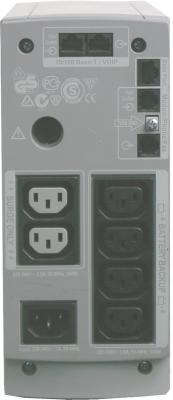

На задней панели RS800 расположены: розетка питания устройства от сети, две розетки с защитой только от всплесков напряжения в сети, 4 розетки для подключения нагрузки (с запиткой от аккумулятора), прерыватель, 2 порта RJ-45 (10/100BaseT) — вход и выход, разъем RJ-45 для подключения управляющего кабеля устройства (адаптер с разъемом USB на одном конце и RJ-45 на другом), а также две розетки RJ-11 для подключения модема/телефона/факса — вход и выход соответственно.
Вентиляционные отверстия, используемые для пассивного охлаждения внутренних элементов устройства, расположены в задней части верхней крышки и в нижней части боковых панелей ИБП.
В комплект поставки RS800 входят: комплект с ПО (традиционный PowerChute), руководство пользователя, два шнура для подключения к ИБП нагрузки, телефонный кабель и патч-корд.
Проведение измерений
Для проведения замеров напряжений и определения формы выходного напряжения к RS800 была подключена чисто резистивная нагрузка с потребляемой мощностью 400 Вт. При подключенной нагрузке и входном напряжении питающей сети 220,4 В устройство выдавало на выходе 219,1 В. При понижении входного напряжения первая ступень повышения выходного напряжением блоком AVR началась при достижении отметки 189,5 В, при этом на нагрузку уходило напряжение 209,7 В. При повышении входного напряжения до 210,2 В блок AVR отключился, при этом выходное напряжение, отдаваемое ИБП в нагрузку, составляло 209,5 В.
При понижении входного напряжения до 180,5 В ИБП перешел на питание нагрузки от аккумулятора, при этом отдавая нагрузке 221,2 В. Отключение питания от аккумулятора и переход на питание нагрузки от сети произошли при повышении входного напряжения до 188,6 В, при этом напряжение, отдаваемое нагрузке, составляло 208,5 В.
При повышении входного напряжения добиться от AVR понижения напряжения, выдаваемого на нагрузку, не удалось, в результате при входном напряжении 245 В на нагрузку уходили те же 245 В. Разумеется, при оценке приведенных данных необходимо учитывать погрешность измерения использовавшихся приборов (в случае Protek 506 при измерении напряжений до 400 В разрешение составляет 0,1 В, погрешность — 1,5% + 5 емр), однако даже учитывая это, напряжение, отдаваемое ИБП на нагрузку, видится достаточно высоким.
После зарядки аккумулятора на 100% емкости к ИБП была подключена нагрузка 400 Вт, после чего устройство отключено от питающей сети. Время автономного питания нагрузки от аккумулятора составило в случае RS800 9 минут 17 секунд.
| Входное напряжение (В) | Выходное напряжение (В) |
| 180,5 | 221,2 |
| 188,6 | 208,5 |
| 189,5 | 209,7 |
| 210,2 | 209,5 |
| 220,4 | 219,1 |
| 245 | 245 |
Выводы
Устройство может быть использовано в условиях с пониженным (до) или повышенным (не выше предусмотренных ГОСТ 13109-97 (принят Межгосударственным Советом по стандартизации, метрологии и сертификации взамен ГОСТ 13109-87) значений) напряжением в основной сети, где отсутствуют частые и долговременные пропадания напряжения. С некоторой осторожностью стоит использовать эту и подобную модели в условиях, где при включении питания в основной сети не возникает напряжения выше 295 В. Стоит напомнить, что модель не предусматривает подключения к розеткам, питающимся от аккумулятора, ряда устройств — холодильников, копиров и т.п. Для принтеров и других устройств, не хранящих и не обрабатывающих информацию, предназначены две дополнительные розетки, защищенные только от всплесков напряжения в электросети. В силу конструктивных особенностей при питании от сети устройство не выдает на выходе «чистой синусоиды», что необходимо учитывать при подключении к линейно-интерактивным ИБП устройствам, для которых критична форма питающего напряжения.
Что касается конкретной модели, то можно сказать, что APC Back-UPS RS800 вполне может использоваться в домашних условиях и офисах для защиты, как рабочих станций, так и для защиты от всплесков напряжения в сети Ethernet 10/100BaseT и телефонной линии, используемых для передачи данных. Время автономного питания защищаемой нагрузки от аккумулятора наводит на мысль о возможности использования этого ИБП для защиты серверов малого и среднего уровня — тем более что при правильной настройке управляющего ПО машины могут не только своевременно сохранить данные, с которыми производится работа, но и корректно осуществить отключение подключенных ПК.
