Покажу вам кое-что, что мы приготовили к майской Львовской выставке. Это еще не все. До конца мая еще будет пара давно обещанных важных функций. Но, похоже, что официально релиз уже будем выпускать в августе, чтобы не выстрелить впустую в начале сезона отпусков.

А пока смотрите — импорт из BLUM DYNALOG в Астра Конструктор Мебели. Функция готова. В частном порядке можем уже отдавать этот релиз. Пользуйтесь. Конечно что-то еще допилить придется, наверное. Но в целом — получилось хорошо

Астра Конструктор Мебели и Астра Раскрой запись закреплена

Астра Конструктор Мебели и Астра Раскрой запись закреплена

Астра Конструктор Мебели и Астра Раскрой запись закреплена

Мы сделали большую работу. Теперь из программы Астра Раскрой можно выполнять прямую передачу файлов на пильные центры HOMAG-HOLZMA в родном формате системы управления станком CadMatic4. Кто в курсе, тот поймет — таким образом мы экономим заказчику 5-6 тысяч евро, потому что теперь не нужны все эти промежуточные интерфейсные модули станка — Online, Cadlink, Holzlink и пр. Просто нажал в Астра Раскрой кнопку "Передать на станок" — задание сразу же появилось в очереди выполнения на станке.

Вообще, взаимодействие со станками — это один из наших приоритетов и весь минувший год в контексте развития программы Астра Раскрой прошел практически полностью в рамках этой темы. При выходе новой версии мы будем анонсировать полный список решенных задач, но прямая передача файлов из Астра Раскрой в систему управления CadMatic4 — это почти эпохальное событие 🙂

Астра Конструктор Мебели и Астра Раскрой запись закреплена

Так. Этот момент настал 🙂 Мы официально выпускаем новую версию Астра Конструктор Мебели. Главная цель новых функций Астра Конструктор Мебели — существенно ускорить конструирование, сделать удобнее создание новых проектов. Вот что мы для этого сделали:

— Мы добавили возможность динамически отображать расстояния выделенных изделий до других изделий проекта в двумерных видах План и Фронт.
Показать полностью…
— Добавлена возможность устанавливать точные координаты положения изделия на рабочей сцене. Расстояния можно задавать с любой стороны сцены. Выбранные координаты можно зафиксировать, чтобы они сохранялись при перемещении изделия.
— Добавлена возможность создавать произвольную фурнитуру — опоры, ручки, направляющие и пр. Для каждого объекта можно описать — как он сверлит деталь и правила автоматического монтажа.
— Добавлены отдельные команды для поворота объектов вокруг каждой из осей координат.
— Добавлена команда копирования объектов по нажатию правой кнопки мыши.
— Добавлена команда "Поворот текстуры" для корпусных деталей.
— Добавлены команды выравнивания объектов "На себя" и "От себя".
— Добавлены команды перемещения объектов "На себя" и "От себя".
— Добавлена возможность изменения угла обзора рабочей сцены в виде Перспектива.
— Добавлена возможность применения простых арифметических действий при вводе размеров в диалоговом окне Свойства (детали или изделия).
— Добавлена возможность установки крепежей на "элементы" (не корпусные детали).
— Для крепежа типа "отверстие" добавлена возможность сверления присоединяемой детали.
— Добавлены команды выравнивания объектов в направлении осей координат независимо от угла поворота рабочей сцены.
— Расширен список горячих клавиш.

Выбирая новую обстановку для своей квартиры или дома, современные потребители хотят видеть свои комнаты обставленными удобной, эстетичной и оригинальной мебелью. Чтобы удовлетворить эти запросы, производителям нужно постоянно работать над расширением и совершенствованием модельного ряда. Неоценимую помощь в разработке новых коллекций, дизайнерских линий и отдельных предметов предоставляет специальное программное обеспечение. Предлагаем вашему вниманию обзор лучших программ для мебельщиков, использование которых существенно сокращает и облегчает процесс конструирования. Среди них найдутся удобные и простые инструменты для начинающих мастеров и продвинутые мебельные программы, которыми пользуются опытные профессионалы.

PRO100

Среди бесплатных мебельных программ, используемых для проектирования и расчетов, многие специалисты отдают предпочтение «PRO100». С её помощью можно разрабатывать модели мебели и работать над интерьерным дизайном. Результаты, по выбору пользователя, отображаются в виде чертежей или визуализируются в 3D. Простота работы над проектом позволяет при необходимости вносить изменения в присутствии заказчика, согласовывая с ним окончательный вариант модели.

Программа позволяет выполнять расчёты расхода материалов и их стоимости (в расширенной платной версии), пополнять библиотеку ранее разработанными проектами, использовать готовые элементы мебели, изменяя их геометрические параметры. В последней версии программы присутствует режим видеозахвата и сохранения изображений с последующей 3D демонстрацией.

K3-Мебель

Эффективным инструментом мебельного производства на всех его этапах является программа для создания мебельных проектов «K3-Мебель». Она представляет собой комплексное решение, охватывающее все аспекты изготовления единичных и серийных продуктов любой сложности. С помощью этой программы легко:

• разработать комплект чертежей для изготовления самой замысловатой и нестандартной модели мебели;
• составить оптимальную карту раскроя, рассчитать необходимые крепления;
• изменить габаритные размеры, внести другие изменения в соответствии с запросами заказчика;
• представить заказчику полноцветную объёмную визуализацию проекта;
• разработать интерьерное решение для жилища заказчика;
• рассчитать расход материалов, определить их стоимость;
• преобразовать данные по проекту в формат, подходящий для систем с ЧПУ.

Программа реализована в виде четырёх модулей: «Базовый АМБИ», «Профессионал ПКМ», «Раскрой» и «Салон». Пользователь выбирает и комплектует собственную версию в зависимости от потребностей своего производства. Продукты «K3-Мебель» предоставляются на платной основе.

Объёмник

Полнофункциональная программа для мебельного проектирования «Объёмник» предлагает проектирование по параметрическому принципу. Обширная библиотека содержит набор типовых элементов с изменяемыми габаритными и конструкционными параметрами. Кроме того, конструктор может самостоятельно создавать и добавлять в базу новые элементы, формировать собственную базу данных из разработанных проектов.

Графические возможности подкрепляются удобной расчётной частью и эффектной 3D визуализацией. Программа позволяет не только проектировать мебель, но и выполнять интерьерную планировку, а также рассчитывать технологию раскроя. Это незаменимый инструмент для дизайнеров и конструкторов-технологов, менеджеров-продажников и руководства мебельных компаний. Официальная версия распространяется бесплатно, причём для всех основных ОС: для Windows, MAC OS X и Linux.

KitchenDraw

Одной из лучших профессиональных программ для проектирования кухонь признана «KitchenDraw», интерфейс которой разработан специально для упрощения работы над созданием кухонной мебели и интерьера. Проекты создаются в виде плоского чертежа с возможностью последующей фотографической объёмной визуализации. Программа обладает:

• обширным элементным каталогом;
• возможностью импорта каталогов производителей мебели;
• возможностью создания собственных каталогов;
• наличием функции расчёта сметы;
• возможностью создания локальной сети, объединяющей несколько точек продаж мебели, с функциями аналитики и контроля работы этих точек.

Программа ориентирована, в первую очередь, на профессионалов, разрабатывающих и изготавливающих кухни серийно и на индивидуальной основе. Использование ПО платное, причём с почасовой оплатой, однако доступна и бесплатная версия с ограниченным функционалом.

bCAD Мебель

Универсальное программное обеспечение мебельного производства «bCAD Мебель» необходимо для ускорения и автоматизации всех этапов изготовления и продажи изделий, от разработки дизайна и расчёта конструкции до отправки покупателю готового экземпляра. Это идеальная мебельная программа для современного предприятия. С её помощью разрабатывают корпусную и каркасную мебель, торговое и выставочное оборудование, мебель для баров и ресторанов, двери, перегородки, гардеробные и многое другое.

Программа «bCAD Мебель»:

• предлагает обширные возможности параметрического моделирования отдельных элементов, изделий и интерьеров;
• выполняет сметные расчёты;
• импортирует чертежи и эскизы из других систем проектирования;
• автоматически генерирует широкий спектр отчётной и производственной документации в соответствии с ГОСТами и нормативными требованиями;
• улучшает организацию продаж в мебельных салонах;
• преобразует 2D чертежи в фотореалистичную 3D визуализацию проекта.

Пользователи получают доступ к обширным библиотекам, содержащим множество типовых элементов, материалов и готовых изделий. Программа распространяется платно в нескольких версиях, которые различаются объёмами инструментов и возможностей.

Астра Конструктор Мебель

Программа для создания мебельных чертежей «Астра» ориентирована на представителей малого и среднего мебельного бизнеса. Она состоит из трёх модулей:

• «Астра Конструктор» для разработки чертежей и объёмной визуализации создаваемых проектов;
• «Астра Раскрой» для разработки оптимальных карт раскроя вручную и для автоматических линий, учёта остатков материала и т.д.;
• «Астра S-Nesting» для создания карт раскроя деталей произвольной формы, автоматизации фигурного раскроя.

Программа позволяет не только проектировать геометрические формы и размеры, но и подбирать крепёж, фурнитуру и прочую отделку, проверять выбранный тип соединения на прочность, формировать спецификацию деталей и смету по материалам, распечатывать по отдельности чертёж каждой детали разработанного проекта. Модуль «Астра Конструктор» доступен для бесплатного скачивания, причём вместе с обширной библиотекой моделей, другие модули распространяются платно.

Базис-Мебельщик

Систему «Базис» с полным правом можно назвать наиболее масштабной и всеобъемлющей программой для мебельного проектирования, производства и продаж. Она охватывает все аспекты мебельного производства, начиная от разработки дизайна до отправки готового изделия конечному потребителю. Система состоит из ряда модулей, поэтому каждый пользователь может выбрать оптимальную для себя конфигурацию, полностью обеспечивающую его потребности, начиная от рядового дизайнера или мастера и заканчивая крупной компанией. В систему входят:

• Базис-Мебельщик – основной модуль, доступный на бесплатной основе с ограниченной функциональностью, являющийся отличным инструментом для разработки и 3D визуализации любых видов мебели;
• Базис-Шкаф – специализированный модуль для проектирования корпусной мебели и разработки технологической карты для производства;
• Базис-Раскрой – для автоматического формирования карт раскроя на основании, разработанного дизайн-проекта;
• Базис-Смета – модуль для автоматизации расчёта производственных затрат;
• Базис-ЧПУ – модуль для автоматического формирования необходимого пакета данных для линии станков с ЧПУ;
• Базис-Упаковка – для разработки оптимальной схемы упаковки элементов мебели, предназначенной к перевозке, с учётом требований заказчика;
• Базис-Склад – модуль складского учёта, облегчающий контроль ТМЦ предприятия с учётом запланированного производственного процесса;
• Базис-Салон – модуль для планировки интерьеров, визуализации вариантов с различными материалами, оформления заказов потребителей с расчётом стоимости.

Помимо того, система Базис предлагает обширный выбор платных и бесплатных сервисов, приложений, а также широкую поддержку на всех уровнях. Используя ПО, предприятие в несколько раз уменьшит период между приёмом заказа и отправкой готового продукта потребителю, сократит штат персонала, снизит затраты материалов и других ресурсов.

Базис Шкаф

Программа «Базис Шкаф» предназначена для проектирования корпусной мебели. Она может использоваться и как часть системы Базис, и как дополнение программы Базис-Мебельщик, и как самостоятельная мебельная программа для проектирования и расчетов. Проектирование осуществляется по параметрической модели в режиме диалога.

Возможности системы включают выбор и расстановку крепёжных элементов, фурнитуры и декора, а также широкий функционал редактирования исходного варианта с автоматическим перестроением конструкции и расчётом параметров при внесении изменений. На бесплатной основе доступна демоверсия с усечёнными возможностями. Чтобы получить доступ к полнофункциональному ПО «Базис-Шкаф», необходимо приобрести лицензионный продукт.

SketchUP

Простая, интуитивно понятная программа для создания мебельных проектов «SketchUP» предлагается в двух вариантах – бесплатном, для дизайнеров-любителей, и платном, с расширенным функционалом, достаточным для решения широкого круга профессиональных задач. К особенностям программы относят:

• наличие специального инструмента «Тяни-Толкай» (Push/Pull) для переноса боковых плоскостей и создания стенок;
• задание геометрических параметров только с клавиатуры, без использования окон предварительных настроек;
• возможность экспорта созданных моделей в другие форматы графики;
• экспорт на карту Google Earth с учётом рельефа местности и импорт рельефа с карты;
• наличие несложного 3D редактора.

Интересной особенностью является возможность управления осмотром 3D моделей, аналогичного принципу компьютерных игр.

Какую мебельную программу выбрать?

Представленные здесь программы признаны лучшими для мебельщиков многими специалистами, но выбор конкретного ПО зависит от задач, для решения которых оно предназначено. Так, для небольшого предприятия, предлагающего потребителям индивидуальные решения, прекрасно подойдёт «PRO100» или «SketchUP», для приобретения которых не нужно тратить крупные суммы. Малый и средний бизнес часто выбирает «Объёмник» или «Астру» за универсальность предлагаемых этими программами решений и возможность организации продаж в мебельном салоне.

Полномасштабные программные комплексы «Базис», «bCAD Мебель» или «K3-Мебель» в полной мере раскрывают свой потенциал на крупном производстве, однако отдельные модули могут использоваться небольшими компаниями.

Отдельно следует сказать о выборе бесплатного ПО или платных версий. Свободный доступ к программе часто означает, что вам предлагается продукт с ограниченным функционалом или без библиотек и баз данных, что существенно снижает их эффективность. Оплачивая покупку лицензионной программы, вы получаете доступ к полнофункциональной версии, обширным библиотекам и, что порой не менее важно, обеспечиваете обновления и техподдержку продукта.

В то же время бесплатный продукт даёт возможность лёгкого старта в мебельном бизнесе, позволяя минимизировать затраты на первоначальном, самом сложном периоде. Выбрав и освоив бесплатную версию, вы впоследствии можете дополнить и расширить её, оплатив покупку лицензионного продукта.

Ни одно промышленное предприятие, чья деятельность связана со сложными технологическими процессами, не обходится без программного обеспечения проектирования и расчета изготавливаемых изделий. Давно ушли в прошлое деревянные планшеты, за которыми инженеры рисовали проекции будущих деталей. В настоящее время вся работа перекладывается на мощные трехмерные редакторы, способные сократить трудозатраты и время на проектирование. То, что двадцать лет назад рисовал целый отдел, сейчас может выполнить один человек, а компьютер поможет ему избежать ошибок. Но при выборе редактора нужно ориентироваться на область его применения. Например, для организации, занимающейся изготовлением мебели, вряд ли будет полезен 3D-Studio Max — большинство его возможностей никогда не будут востребованы, а используемые функции (в силу своей универсальности) будут не настолько удобны, как хотелось бы. Здесь нужен редактор пусть не такой универсальный, зато легкий в использовании и обладающий тем минимумом функций, который необходим инженеру-проектировщику. Таким трехмерным редактором может выступать "Астра Конструктор мебели" от компании "Технос".

Интерфейс программы

Рабочая область программы представляет собой виртуальную прозрачную коробку предопределенных размеров, в которой будут размещаться будущие модели мебели. Она может быть представлена в одном из шести режимов: перспектива, аксонометрия, план, фронт, слева и справа. В первых двух режимах есть возможность перемещения точки просмотра, что позволяет увидеть будущую обстановку помещения под любым углом.

Программа уже располагает небольшим набором готовых моделей мебели. Формирование будущего интерьера помещения осуществляется простым перетаскиванием изделий из библиотеки в рабочую область. Поместив объект в границы будущей комнаты, с ним можно производить любые действия: перемещать, масштабировать, поворачивать на любой угол. Эти действия производятся в плоскости, являющейся в данный момент текущей. В двух первых режимах просмотра (перспектива и аксонометрия) текущая плоскость изменяется в зависимости от точки просмотра. В остальных режимах объект может перемещаться только в той плоскости, которая видна пользователю. Изделия, находящиеся в рабочей области, не могут пересекаться, что позволяет дополнительно проконтролировать будущее наполнение комнаты и не допустить ее переполнения.

Но, конечно, больший интерес представляет возможность самостоятельного создания новых изделий. Конструирование мебели начинается с добавления плоских деталей трех видов:

• типовая деталь — прямоугольная деталь с размерами, заданными в настройках программы;
• прямоугольная деталь — деталь с размерами, определяемыми в момент создания;
• многоугольная деталь — деталь произвольной формы.

Последние два вида в режимах перспективы и аксонометрии недоступны.

В свойствах детали можно указать его наименование, номер в будущем изделии, размеры, материал, направление волокон. Наименование и материал можно выбрать из предопределенных значений справочника.

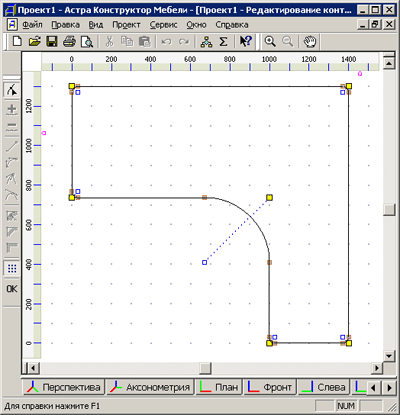

Так как все детали создаются в форме многоугольников, а часто требуются детали скошенной формы, то здесь поможет режим редактирования контура. Здесь можно делать срезы и округления углов, искривление сторон детали и тому подобное.

Когда все детали готовы, остается собрать их вместе и сгруппировать. Изделие готово. При необходимости его можно дополнить фурнитурой из папки "Элементы" библиотеки изделий. Новый предмет мебели можно занести в библиотеку изделий и в последствии просто добавлять в новые проекты. Фурнитуру и прочие элементы дизайна, не конструируемые данной программой, можно импортировать из программы 3DMax в формате ASE.

Информацию по всем изделиям и деталям можно посмотреть в окне "Структура проекта". Отсюда можно обратиться к свойствам конкретной детали, поменять его наименование, размеры и материал, не разгруппировывая изделие.

Все материалы, используемые в деталях, собраны в справочнике. При желании его можно дополнить новыми. При добавлении материала указываются его тип, файл с изображением текстуры или просто цвет, направление волокон и цена за квадратный метр.

Когда проект мебели готов и нужно посчитать расход материалов, то это можно сделать в окне "Отчеты". Окно состоит из двух вкладок. На первой приводится список всех деталей, использованных в проекте, на второй — общий расход материалов и стоимость каждого из них.

Сохраненный проект может быть использован программой "Астра Раскрой", оптимизирующей распил листового материала на сформированный список деталей.

Замечания

Программа предназначена исключительно для расчета стоимости основного материала, затрачиваемого при изготовлении мебели, и совершенно не учитывает стоимость фурнитуры (ручки, крепления, швеллеры). Поэтому невозможно рассчитать окончательную стоимость всего изделия, а основным пользователем программы будет инженер, занимающийся раскроем деталей. Функция расчета полной стоимости могла бы расширить область применения программы. Например, поставив это программное решение в салоне мебели, изготавливаемой на заказ, можно было бы быстро посчитать полную стоимость заказа. Сейчас "Астра Конструктор мебели" в области продаж может применяться исключительно в демонстративных целях.

Резюме

Простой в освоении и удобный в работе трехмерный редактор с ограниченной функциональностью расчета стоимости изделий. Будет востребован на малых и средних предприятиях по производству мебели. Основные пользователи — проектировщики будущих изделий и консультанты стола заказов мебельных салонов.
