Pic16f73 схемы своими руками

Эта схема часов с функцией термометра построена на микроконтроллере PIC16F73. Время и температура выводятся на 4-х разрядный семисигментный индикатор с общим анодом. Устройство постоянно показывает время, а каждую минуту дисплей переключается на пять секунд для отображения температуры в °С.

Так же в часах предусмотрен будильник. Точность часов высокая из-за применения кварцевого резонатора на 20 Mгц. Десятичная точка второго разряда мигает каждую секунду.

Для отображения температуры используются три разряда индикатора, считая слева. Четвертая цифра показывает °С. Для этого, четвертый разряд припаян на плате вверх ногами. В результате этого точка переместилась в верхний левый угол обозначая символ градуса ( о ). Таким образом, мы используем четыре отдельных светодиодных индикатора с общим анодом.

Ниже представлена принципиальная схема часов.

Выбор пал на микроконтроллер PIC16F73, поскольку он не дорогой и достаточно функциональный. Это 28-контактный чип с портами A, B и C, а также рядом периферийных устройств, таких как Таймер, АЦП и UART. Самое главное преимущество «PIC» является простота программирования.

Порта на PIC микроконтроллерах имеют большую мощность, чем в семействе 8051. Поэтому светодиодные сегменты (катоды) могут быть подключены напрямую к выводам порта без каких-либо буферных микросхем. Таким образом, сокращается общее количество компонентов.

Так же есть несколько каналов АЦП. Скорость преобразования очень быстрая, порядка 20 микросекунд. Поэтому к нему легко подключить любой аналоговый сигнал и оцифровав его вывести на тот же самый светодиодный индикатор.

В нашей схеме таким сигналом является аналоговый сигнал температуры с датчика LM35. Микросхема LM35 — это недорогой датчик температуры может измерять температуру в диапазоне от -50 О С до 100 О С. В нашей конструкции данный датчик установлен непосредственно на печатную плату, поскольку нам необходимо измерять комнатную температуру.

Сброса микроконтроллера PIC16F73 осуществляется по выводу 1. К этому выводу подключен резистор и конденсатор для того, чтобы выполнить сброс при подачи питания.

Схема запитана от 5В, полученное от понижающего трансформатора (Х1), выпрямителя (BR1) и регулятора напряжения IC 7805 (ІС1).

Вывод 20 подключен к плюсу питания, а выводы 19 и 8 к минусу. Выводы 9 и 10 предназначены для подключения кварцевого резонатора. Два конденсатора, каждый из 15пф, подключены к концу кристалла на землю. Эта высокоскоростная частота или HS. Существует регистр конфигурации внутри чипа, который должен быть запрограммирован для HS. В нашем случае мы используем байт конфигурации 52 HEX.

Порт B запрограммирован как выход. Порт А запрограммирован на вход и вывод 2 (AN0) используется как АЦП для обработки сигнала от датчика температуры LM35.

Выводы порта С (с4 по 7) используются для управления анодами индикаторов. Вывод 11 — кнопка S1 (установка времени). Путем постоянного нажатия на нее происходит изменение времени. Вывод 14 – кнопка S2 (установка будильника).

Источник: 2016/04 | ELECTRONICS FOR YOU

Скачать прошивку (скачено: 388)

Тимофей Носов ICQ# 770008
E-mail ntv1978 (at) mail.ru
www . miliamper . narod . ru

По данной статье нам поступило большое количество писем с вопросами, замечаниями, благодарностями. Всем авторам выражаем большую признательность за теплые слова и бесценные материалы. Если вы решите самостоятельно повторить программатор EXTRA — PIC , мы надеемся, что эта статья поможет вам убедиться в правильности решения и отбросить все сомнения.

В статье рассматривается программатор EXTRA-PIC, данные о котором получены из открытых источников на www .5 v . ru (DOC Rev.1.03.00). Список поддерживаемых микросхем, при использовании с программой IC-PROG v1.05D:

PIC- контроллеры фирмы Microchip: PIC12C508, PIC12C508A, PIC12C509, PIC12C509A, PIC12CE518, PIC12CE519, PIC12C671, PIC12C672, PIC12CE673, PIC12CE674, PIC12F629, PIC12F675, PIC16C433, PIC16C61, PIC16C62A, PIC16C62B, PIC16C63, PIC16C63A, PIC16C64A, PIC16C65A, PIC16C65B, PIC16C66, PIC16C67, PIC16C71, PIC16C72, PIC16C72A, PIC16C73A, PIC16C73B, PIC16C74A, PIC16C74B, PIC16C76, PIC16C77, PIC16F72, PIC16F73, PIC16F74, PIC16F76, PIC16F77, PIC16C84, PIC16F83, PIC16F84, PIC16F84A, PIC16F88, PIC16C505*, PIC16C620, PIC16C620A, PIC16C621, PIC16C621A, PIC16C622, PIC16C622A, PIC16CE623, PIC16CE624, PIC16CE625, PIC16F627, PIC16F628, PIC16F628A, PIC16F630*, PIC16F648A, PIC16F676*, PIC16C710, PIC16C711, PIC16C712, PIC16C715, PIC16C716, PIC16C717, PIC16C745, PIC16C765, PIC16C770*, PIC16C771*, PIC16C773, PIC16C774, PIC16C781*, PIC16C782*, PIC16F818, PIC16F819, PIC16F870, PIC16F871, PIC16F872, PIC16F873, PIC16F873A, PIC16F874, PIC16F874A, PIC16F876, PIC16F876A, PIC16F877, PIC16F877A, PIC16C923*, PIC16C924*, PIC18F242, PIC18F248, PIC18F252, PIC18F258, PIC18F442, PIC18F448, PIC18F452, PIC18F458, PIC18F1220, PIC18F1320, PIC18F2320, PIC18F4320, PIC18F4539, PIC18F6620*, PIC18F6720*, PIC18F8620*, PIC18F8720*

Примечание: микроконтроллеры, помеченные звездочкой (*) подключаются к программатору только через разъем ICSP.

Последовательная память EEPROM I2C (IIC): X24C01, 24C01A, 24C02, 24C04, 24C08, 24C16, 24C32, 24C64, AT24C128, M24C128, AT24C256, M24C256, AT24C512.

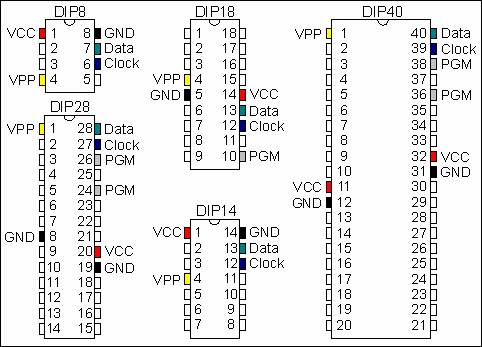

Расположение выводов ICSP у PIC-контроллеров.

Внимание! Материал только для общей справки. Обязательно убедитесь, что указанное расположение выводов соответствует выбранному вами микроконтроллеру. Для этого, обратитесь к Data Sheets и Programming Specifications на соответствующий микроконтроллер.

Пояснение: Вывод PGM рекомендуется "притягивать" к общему проводу (GND), через резистор номиналом 1К.
Для справки: микроконтроллеры с 14-контактным корпусом вставляется частью ножек в соответствующую 8-контактную панель.

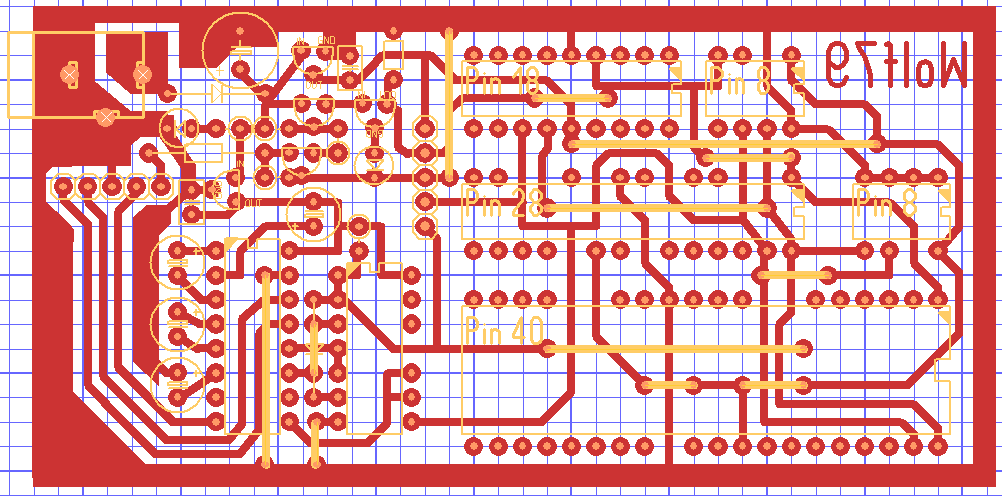

Рисунок печатной платы (облегченный вариант) (скачать в Sprint Layout ).

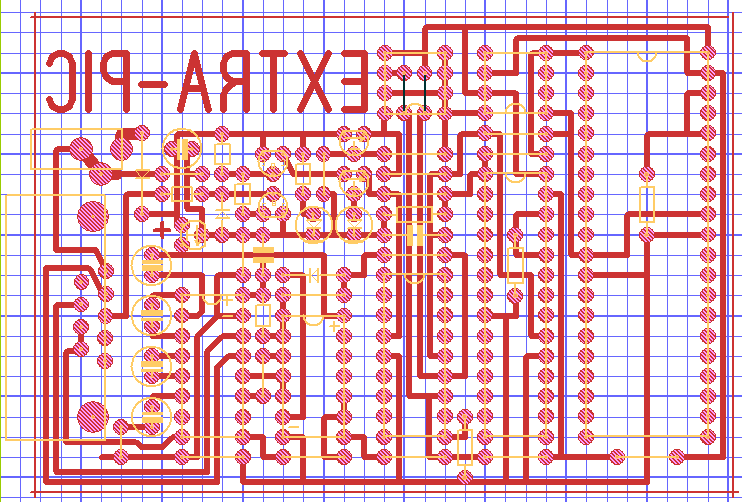

Рисунок печатной платы (полная версия) (скачать в Sprint Layout ).

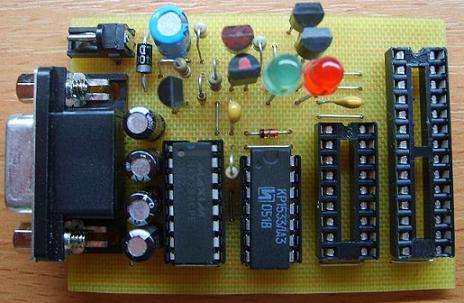

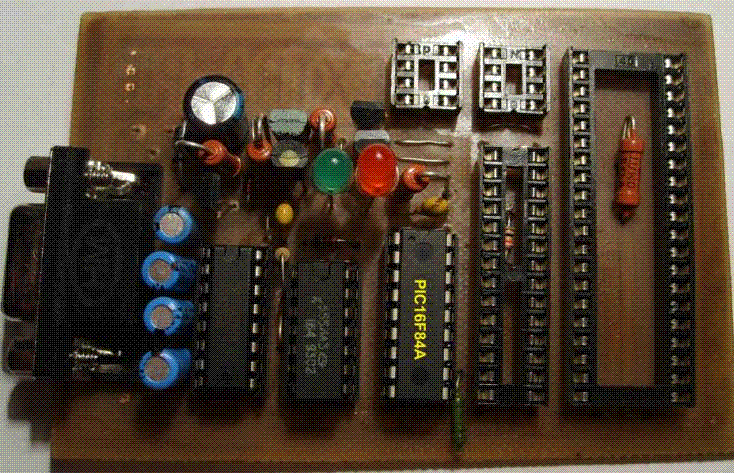

Фотография собранного программатора (облегченный вариант)

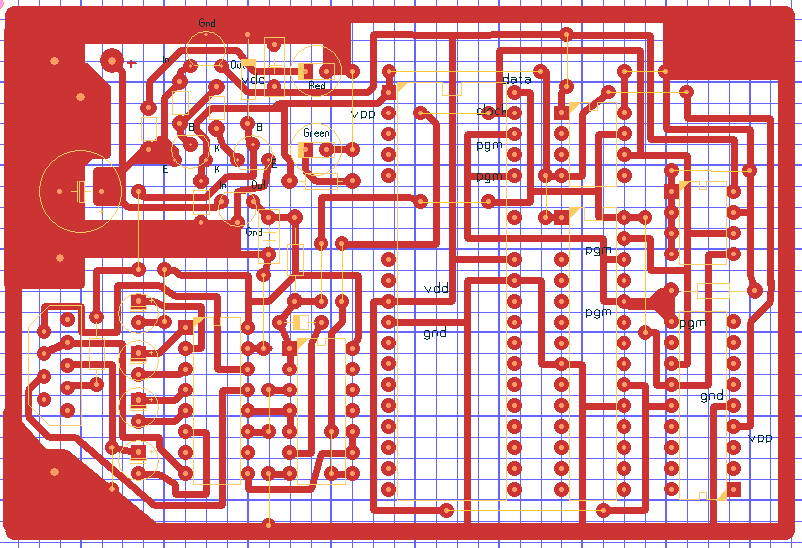

Далее мы приводим альтернативные рисунки печатных плат программатора EXTRA — PIC (авторство установить не удалось)

Вариант 1 (скачать в Sprint Layout ).

Вариант 2 (скачать в Sprint Layout ).

Отдельного внимания заслуживает печатная плата разработанная нашим другом markomar2005 (at) yandex.ru , которая разведена под "маркер".

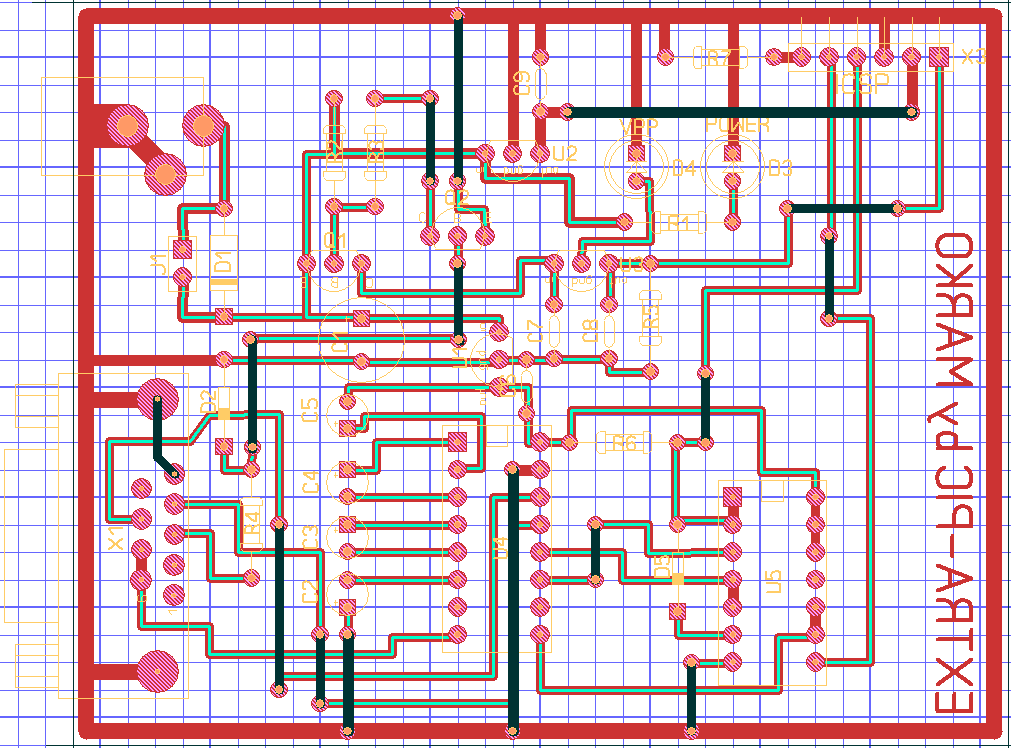

Вариант от MARKO (скачать в Sprint Layout).

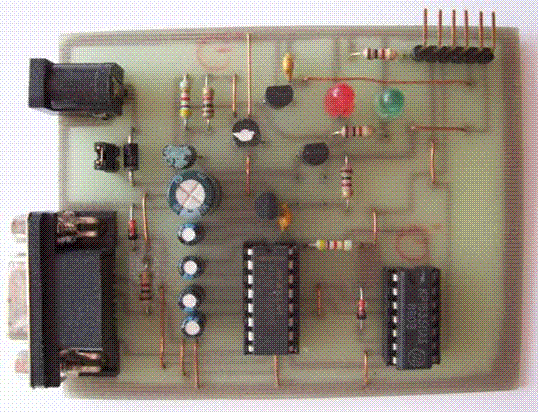

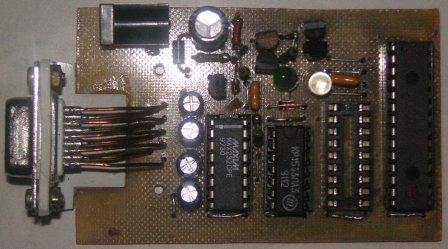

Считаем необходимым разместить здесь фотографии программаторов наших благодарных читателей. Если вы достигли результатов, не стесняйтесь — высылайте фотографии, мы с радостью их здесь разместим.

Автор il86md (at) mail.ru

Автор sound65 (at) rambler.ru он же greeze (at) inbox.ru

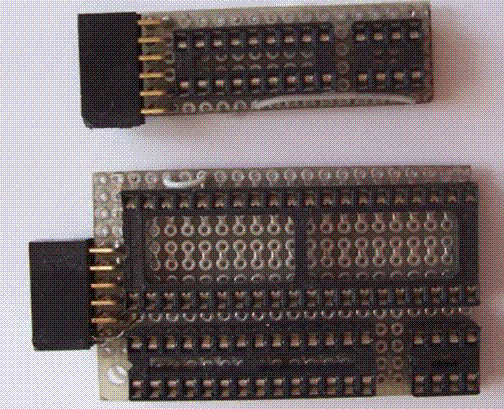

Альтернативный вариант (+ сменные модули) от markomar2005 (at) yandex.ru

Вариант от alex_vw (at) mail.ru

Пошаговая инструкция или "Как прошить PIC -контроллер"

Введение. Данная инструкция составлена на примере прошивки микросхемы PIC16F876A для сборки универсального многоканального АЦП.

  1. Соберите программатор (в т.ч. распаяйте удлинительный шнур мама-папа для COM -порта и подготовьте блок питания на напряжение не менее15В).
  2. Скачайте программу IC-PROG отсюда или с http://www.ic-prog.com/ (733 кб).
  3. Распакуйте программу в отдельный каталог. В образовавшемся каталоге должны находиться три файла:
  • icprog.exe – файл оболочки программатора;
  • icprog.sys – драйвер, необходимый для работы под Windows NT, 2000, XP. Этот файл всегда должен находиться в каталоге программы;
  • icprog.chm – файл помощи (Help file).

4. Настройте программу.

Для Windows95, 98, ME

Для Windows NT, 2000, XP

(Только для Windows XP):
Правой кнопкой щёлкните на файле icprog.exe.
"Свойства" >> вкладка "Совместимость" >>
Установите "галочку" на "Запустить программу в режиме совместимости с:" >> выберите "Windows 2000".

  1. Запустите файл icprog.exe.
  2. Выберите "Settings" >> "Options" >> вкладку "Language" >> установите язык "Russian" и нажмите "Ok".
  3. Согласитесь с утверждением "You need to restart IC-Prog now" (нажмите "Ok").
  4. Оболочка программатора перезапустится.

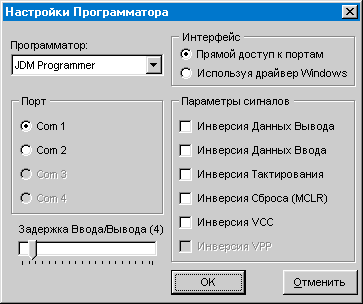

"Настройки" >> "Программатор".

Проверьте установки, выберите используемый вами COM-порт, нажмите "Ok".

Далее, "Настройки" >> "Опции" >> выберите вкладку "Общие" >> установите "галочку" на пункте "Вкл. NT/2000/XP драйвер" >> Нажмите "Ok" >>
если драйвер до этого не был установлен в системе, в появившемся окне "Confirm" нажмите "Ok". Драйвер установится, и оболочка программатора перезапустится.

Примечание:

Для очень "быстрых" компьютеров возможно потребуется увеличить параметр "Задержка Ввода/Вывода". Увеличение этого параметра увеличивает надёжность программирования, однако, увеличивается и время, затрачиваемое на программирование микросхемы.

"Настройки" >> "Опции" >> выберите вкладку "I2C" >> установите "галочки" на пунктах:

"Включить MCLR как VCC" и "Включить запись блоками". Нажмите "Ok".

Программа готова к работе.

  1. Установите микросхему в панель программатора, соблюдая положение ключа.
  2. Подключите шнур удлинителя, включите питание.
  3. Запустите программу IC-PROG.

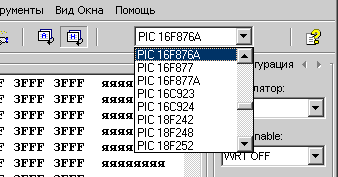

  4. В выпадающем списке выберите контроллер PIC16F876A.

  • Если у вас нет файла с прошивкой – подготовьте его:
    • откройте стандартную программу "Блокнот";
    • вставьте в документ текст прошивки (со странички УМ-АЦП1);
    • сохраните под любым именем, например, prohivka .txt (расширение *.txt или *.hex).
    • Далее в IC-PROG Файл >>Открыть файл (! не путать с Открыть файл данных) >> найти наш файл с прошивкой (если у нас файл с расширением *. txt , то в типе файлов выберите AnyFile *.*). Окошко "Программного кода" должно заполнится информацией.
    • Нажимаем кнопку "Программировать микросхему" – (загорается красный светодиод).
    • Ожидаем завершения программирования (около 30 сек.).
    • Для контроля нажимаем "Сравнить микросхему с буфером" – .
    • Вот и всё. Я тоже думал, что это что-то невероятное. Попробуйте – и у вас получится.

      Тимофей Носов ICQ# 770008
      E-mail ntv1978 (at) mail.ru
      www . miliamper . narod . ru

      По данной статье нам поступило большое количество писем с вопросами, замечаниями, благодарностями. Всем авторам выражаем большую признательность за теплые слова и бесценные материалы. Если вы решите самостоятельно повторить программатор EXTRA — PIC , мы надеемся, что эта статья поможет вам убедиться в правильности решения и отбросить все сомнения.

      В статье рассматривается программатор EXTRA-PIC, данные о котором получены из открытых источников на www .5 v . ru (DOC Rev.1.03.00). Список поддерживаемых микросхем, при использовании с программой IC-PROG v1.05D:

      PIC- контроллеры фирмы Microchip: PIC12C508, PIC12C508A, PIC12C509, PIC12C509A, PIC12CE518, PIC12CE519, PIC12C671, PIC12C672, PIC12CE673, PIC12CE674, PIC12F629, PIC12F675, PIC16C433, PIC16C61, PIC16C62A, PIC16C62B, PIC16C63, PIC16C63A, PIC16C64A, PIC16C65A, PIC16C65B, PIC16C66, PIC16C67, PIC16C71, PIC16C72, PIC16C72A, PIC16C73A, PIC16C73B, PIC16C74A, PIC16C74B, PIC16C76, PIC16C77, PIC16F72, PIC16F73, PIC16F74, PIC16F76, PIC16F77, PIC16C84, PIC16F83, PIC16F84, PIC16F84A, PIC16F88, PIC16C505*, PIC16C620, PIC16C620A, PIC16C621, PIC16C621A, PIC16C622, PIC16C622A, PIC16CE623, PIC16CE624, PIC16CE625, PIC16F627, PIC16F628, PIC16F628A, PIC16F630*, PIC16F648A, PIC16F676*, PIC16C710, PIC16C711, PIC16C712, PIC16C715, PIC16C716, PIC16C717, PIC16C745, PIC16C765, PIC16C770*, PIC16C771*, PIC16C773, PIC16C774, PIC16C781*, PIC16C782*, PIC16F818, PIC16F819, PIC16F870, PIC16F871, PIC16F872, PIC16F873, PIC16F873A, PIC16F874, PIC16F874A, PIC16F876, PIC16F876A, PIC16F877, PIC16F877A, PIC16C923*, PIC16C924*, PIC18F242, PIC18F248, PIC18F252, PIC18F258, PIC18F442, PIC18F448, PIC18F452, PIC18F458, PIC18F1220, PIC18F1320, PIC18F2320, PIC18F4320, PIC18F4539, PIC18F6620*, PIC18F6720*, PIC18F8620*, PIC18F8720*

      Примечание: микроконтроллеры, помеченные звездочкой (*) подключаются к программатору только через разъем ICSP.

      Последовательная память EEPROM I2C (IIC): X24C01, 24C01A, 24C02, 24C04, 24C08, 24C16, 24C32, 24C64, AT24C128, M24C128, AT24C256, M24C256, AT24C512.

      Расположение выводов ICSP у PIC-контроллеров.

      Внимание! Материал только для общей справки. Обязательно убедитесь, что указанное расположение выводов соответствует выбранному вами микроконтроллеру. Для этого, обратитесь к Data Sheets и Programming Specifications на соответствующий микроконтроллер.

      Пояснение: Вывод PGM рекомендуется "притягивать" к общему проводу (GND), через резистор номиналом 1К.
      Для справки: микроконтроллеры с 14-контактным корпусом вставляется частью ножек в соответствующую 8-контактную панель.

      Рисунок печатной платы (облегченный вариант) (скачать в Sprint Layout ).

      Рисунок печатной платы (полная версия) (скачать в Sprint Layout ).

      Фотография собранного программатора (облегченный вариант)

      Далее мы приводим альтернативные рисунки печатных плат программатора EXTRA — PIC (авторство установить не удалось)

      Вариант 1 (скачать в Sprint Layout ).

      Вариант 2 (скачать в Sprint Layout ).

      Отдельного внимания заслуживает печатная плата разработанная нашим другом markomar2005 (at) yandex.ru , которая разведена под "маркер".

      Вариант от MARKO (скачать в Sprint Layout).

      Считаем необходимым разместить здесь фотографии программаторов наших благодарных читателей. Если вы достигли результатов, не стесняйтесь — высылайте фотографии, мы с радостью их здесь разместим.

      Автор il86md (at) mail.ru

      Автор sound65 (at) rambler.ru он же greeze (at) inbox.ru

      Альтернативный вариант (+ сменные модули) от markomar2005 (at) yandex.ru

      Вариант от alex_vw (at) mail.ru

      Пошаговая инструкция или "Как прошить PIC -контроллер"

      Введение. Данная инструкция составлена на примере прошивки микросхемы PIC16F876A для сборки универсального многоканального АЦП.

      1. Соберите программатор (в т.ч. распаяйте удлинительный шнур мама-папа для COM -порта и подготовьте блок питания на напряжение не менее15В).
      2. Скачайте программу IC-PROG отсюда или с http://www.ic-prog.com/ (733 кб).
      3. Распакуйте программу в отдельный каталог. В образовавшемся каталоге должны находиться три файла:
      • icprog.exe – файл оболочки программатора;
      • icprog.sys – драйвер, необходимый для работы под Windows NT, 2000, XP. Этот файл всегда должен находиться в каталоге программы;
      • icprog.chm – файл помощи (Help file).

      4. Настройте программу.

      Для Windows95, 98, ME

      Для Windows NT, 2000, XP

      (Только для Windows XP):
      Правой кнопкой щёлкните на файле icprog.exe.
      "Свойства" >> вкладка "Совместимость" >>
      Установите "галочку" на "Запустить программу в режиме совместимости с:" >> выберите "Windows 2000".

      1. Запустите файл icprog.exe.
      2. Выберите "Settings" >> "Options" >> вкладку "Language" >> установите язык "Russian" и нажмите "Ok".
      3. Согласитесь с утверждением "You need to restart IC-Prog now" (нажмите "Ok").
      4. Оболочка программатора перезапустится.

      "Настройки" >> "Программатор".

      Проверьте установки, выберите используемый вами COM-порт, нажмите "Ok".

      Далее, "Настройки" >> "Опции" >> выберите вкладку "Общие" >> установите "галочку" на пункте "Вкл. NT/2000/XP драйвер" >> Нажмите "Ok" >>
      если драйвер до этого не был установлен в системе, в появившемся окне "Confirm" нажмите "Ok". Драйвер установится, и оболочка программатора перезапустится.

      Примечание:

      Для очень "быстрых" компьютеров возможно потребуется увеличить параметр "Задержка Ввода/Вывода". Увеличение этого параметра увеличивает надёжность программирования, однако, увеличивается и время, затрачиваемое на программирование микросхемы.

      "Настройки" >> "Опции" >> выберите вкладку "I2C" >> установите "галочки" на пунктах:

      "Включить MCLR как VCC" и "Включить запись блоками". Нажмите "Ok".

      Программа готова к работе.

      1. Установите микросхему в панель программатора, соблюдая положение ключа.
      2. Подключите шнур удлинителя, включите питание.
      3. Запустите программу IC-PROG.
      4. В выпадающем списке выберите контроллер PIC16F876A.

    • Если у вас нет файла с прошивкой – подготовьте его:
      • откройте стандартную программу "Блокнот";
      • вставьте в документ текст прошивки (со странички УМ-АЦП1);
      • сохраните под любым именем, например, prohivka .txt (расширение *.txt или *.hex).
      • Далее в IC-PROG Файл >>Открыть файл (! не путать с Открыть файл данных) >> найти наш файл с прошивкой (если у нас файл с расширением *. txt , то в типе файлов выберите AnyFile *.*). Окошко "Программного кода" должно заполнится информацией.
      • Нажимаем кнопку "Программировать микросхему" – (загорается красный светодиод).
      • Ожидаем завершения программирования (около 30 сек.).
      • Для контроля нажимаем "Сравнить микросхему с буфером" – .
      • Вот и всё. Я тоже думал, что это что-то невероятное. Попробуйте – и у вас получится.
