6663 дней упорной работы
ОГЛАВЛЕНИЕ:
Материнская плата попала на тестирование с версией BIOS F012. Необходимая для успешного разгона процессоров с разблокированным множителем опция "Internal PLL overvoltage" была добавлена начиная с версии F103, поэтому перед началом тестирования было решено сразу обновить BIOS.
Имеющиеся в архивах программы для обновления AMI BIOS под DOS отказались работать с EFI. Зато на диске в комплекте с материнской платой обнаружились две программы, работающие в среде Windows — Tseries BIOS Update и T AMI EFI BIOS Update. Важно их не перепутать, так как если на материснкой плате с EFI BIOS воспользоватся прощивальщиком для старого формата, то после такого "обновления" и последующей перезагрузки материнская плата откажется стартовать. Именно это и произошло в результате спешки и нежелания тратить время на поиски и загрузку версии AMI Firmware Update Utility (APTIO) for DOS (AFUDOS.exe) c поддержкой EMI.
Для восстановления пришлось воспользоватся вторым (все еще рабочим) экземпляром Biostar TP67XE и плоскогубцами для смены микросхемы SPI-Flash (EON EN25Q32A) "налету". Сначала с флэшки загружался DOS, затем BIOS менялся на запорченный и запускался AFUDOS v2.31 для его прошивки. Все закончилось благополучно и BIOS был обновлен до версии F103. Тем временем была выпущена более новая версия F121, в которой сменили фоновое оформление и добавили возможность сохранения настроек в профили, так что тестирование проводилось уже на ней.
Кому интересны только настройки BIOS для разгона (частоты, тайминги, напряжения) — можете сразу пререходить в конец раздела.
Первый раздел — Main. Здесь можно узнать текущую версию BIOS, количество установленной памяти, выбрать язык и установить дату/время.
Второй раздел — Advanced. Здась собраны настройки устройств PCI-E и USB, событий ACPI, процессора, SATA-контроллера, настройки LPCIO ITE IT8728, управление вентиляторами и мониторинг температур/напряжений.
PCI Subsystem Settings — настройки для устройств PCI и PCI-E:
ACPI Settings/Wake Up Event Control — настройка событий для пробуждения компьютера:
CPU Configuration — включение/выключение ядер процессора и различных технологий:
SATA Configuration — настройки встроенного в чипсет SATA-контроллера:
USB Configuration — настройки для устройств, подключающихся к портам USB:
SMART FAN Control — настройки для работы вентилятора, подключенного к разъёму CPU_FAN:

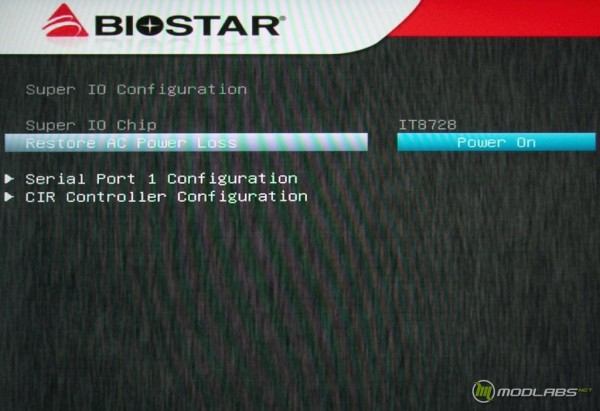

Super IO Configuration — настройки портов COM и CIR:

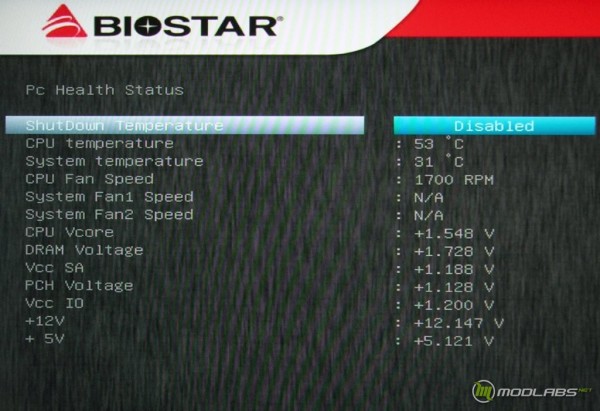

PC Health Status — мониторинг температуры процессора и материнской платы, оборотов вентиляторов, напряжений на процессоре (Vcore, VCC_SA, VCC_IO), памяти и P67 PCH:
Опция Shutdown Temperature позволяет включить защиту от перегрева, с порогом отключения при температуре от 70°C до 90°C:
Третий раздел Chipset содержит настройки интегрированных контроллеров, а также северного (Sandy Bridge) и южного (P67 PCH) мостов.
North Bridge Settings:
South Bridge Settings:
Onboard PCI-E Devices:
Четвертый раздел Boot предназначен для выбора очередности устройств для загрузки операционной системы, управлением полноэкранной заставкой, настройки клавиши Num Lock и задержки при старте для ожиданиянажатия Del или F8.
Пятый раздел — Security. В нем можно установить пароли администратора и пользователя:
Шестой раздел O.N.E. самый большой. Именно в нём собраны все настройки для разгона:
Остановимся подробнее на некоторых из них:
- CPU Ratio — изменение множителя процессора от 16 до 100 с шагом 1;
- CPU Base Clock — изменение базовой частоты от 100.0 МГц до 300.0 МГц с шагом 0.1 МГц;
- CPU Core Current Max — установка верхнего предела по току на напряжении Vcore от 120A до 180A с шагом 1A;
- Power Limit 1 Value — установка верхнего предела энергопотребления (долговременное) от 0 до 500W;
- Power Limit 2 Value — установка верхнего предела энергопотребления (кратковременное) от 0 до 500W;
- Internal PLL Voltage Overr >Тайминги памяти можно устанавливать в следующих интервалах:
| Тайминг | Минимум | Максимум |
| CAS Latency (tCL) | 3 | 15 |
| RAS to CAS Delay (tRCD) | 3 | 15 |
| RAS Precharge (tRP) | 3 | 15 |
| Cycle Time (tRAS) | 9 | 63 |
| Command Rate (CMD) | 1T | 2T |
| RAS to RAS Delay (tRRD) | 4 | 15 |
| Refresh Cycle Time (tRFC) | 15 | 255 |
| Write Recovery Time (tWR) | 3 | 31 |
| Read to Precharge Time (tRTP) | 4 | 15 |
| Four Act Win Time (tFAW) | 4 | 63 |
| Write to Read Delay (tWTR) | 3 | 31 |
Будьте внимательны при установке таймингов tRCD и tRP — их очередность в BIOS перепутана местами! То есть чтобы, к примеру, получить на памяти формулу 7-8-7-20 нужно установить в BIOS 7-7-8-20.
Допустимые диапазоны для установки напряжений:
| Напряжение | Минимум, В | Номинал, В | Максимум, В | Шаг, В |
| CPU Voltage (Vcore) | 1.000 | 1.346 * | 1.790 | 0.0100 |
| DRAM Voltage (Vddr) | 1.300 | 1.600 | 2.200 | 0.0125 |
| VCCSA Voltage | 0.900 | 0.930 * | 1.605 | 0.0125 |
| VCCIO Voltage | 1.000 | 1.050 * | 1.700 | 0.0125 |
| CPU PLL Voltage | 1.700 | 1.800 | 2.500 | 0.0125 |
| PCH Voltage | 1.000 | 1.050 | 1.500 | 0.0125 |
* Номинальные напряжения Vcore, VCCSA и VCCIO могут быть разными в зависимости от установленного процессора.
Из недостаков можно отметить только большой шаг для установки напряжения Vcore (0.01V) и невозможность установки CPU PLL Voltage ниже 1.70V.
В подразделе DDR3 Module Information можно посмотреть информацию из SPD установленных модулей памяти:
Последний раздел Save & Eхit:
Здесь можно сохранить и загрузить настройки BIOS в один из пяти профилей. Давать имена профилям нельзя. Так же здесь можно восстановить настройки BIOS по умолчанию, применить текущие настройки или выйти без их применения. Меню Boot Override позволяет перейти к загрузке OS с выбранного из списка устройства, в обход настроек, указанных в разделе Boot.
Super I/O ( Super Input/output ) — класс сопроцессоров, используемых после 1980-х годов на материнских платах компьютеров путём сочетания функций многих контроллеров.
Сначала одной платой, которая устанавливалась расширения, микросхемой, что привело числа контроллеров, сложности компьютера
Super I/O объединяет интерфейсы различных низкочастотных устройств. включает следующие функции:
— контроллер дисковода гибких дисков (floppy);
— контроллер параллельного порта;
— контроллер последовательных (COM) портов.
Super I/O также может включать интерфейсы, такие как игровой (MIDI или джойстик) или
Изначально Super I/O связывались через шину ISA. Одновременно компьютеров происходило смещение Super I/O, сперва VLB, затем стала использоваться шина PCI. Современные Super I/O используют шину LPC (интерфейс которой предоставляет южный мост материнской платы) реализованы чипсета.
— реализацию интерфейса ESI ( Enterprise South Bridge Interface ) PCI Express обеспечивающим 8-ми кратный потоком передачи Controller Hub (MCH);
— совместимость 1.0a и 2.0a с пецификации шины PCI Express;
— совместимость 2.3 Спецификации шины PCI поддержки работы
— логическая поддержка режимов потребления питания ACPI;
— реализация контроллера Enhanced DMA, контроллера прерываний часов реального времени;
— интегрированный контроллер serial ATA DMA операциями портах AHCI;
— интегрированный контроллер IDE, обеспечивающий работу режимов Ultra ATA100/66/33;
— интегрированный контроллер интерфейса USB восьми портов; содержит четыре интегрированных контроллера UHCI;
— один интегрированный высокоскоростной EHCI контроллер, обеспечивающий работу USB 2.0;
— сдвоенный гигабитный MAC обеспечивающий работу IEEE 802.3 интерфейса SerDes/Kumeran для компонентов;
— обеспечивает работу гигабитного Ethernet;
— интегрированный контроллер платы прошивкой ПЗУ, обеспечивающий расширяемость через внешнюю
— совместимость 2.0 SMBus поддержкой I2° C устройств;
— интегрированный аудиоинтерфейс (AC’97 High Definition Audio),
— поддержку интерфейса Firmware Hub (FWH).
Дополнительные функции Super I/O :
— управляет процессами перезагрузки первоначального старта центральным процессором выполнение инструкций, перезапускает компьютер;
— переводит компьютер останова срабатывания защиты при открытии корпуса
