Zalman z3 plus ssd

Внутреннее строение

Внутри Zalman Z3 скомпонован типично для современной «башни». Выделяется свободное место в передней части над корзиной для HDD. Вместо того чтобы разместить отсеки для накопителей и здесь, тем самым заметно увеличив их количество, производитель оставил место свободным, расположив напротив втяжной вентилятор. Для корпуса с закрытыми боковинами – мудрый подход, поскольку в подобном случае будет осуществляться достаточный приток прохладного воздуха к видеокарте.

реклама

Как и снаружи, внутри рассматриваемый вариант Z3 полностью черный. Разбавляют цвета лишь белые крыльчатки вертушек.

У белой вариации модели Z3 Plus внутренняя часть, наоборот, черная.

реклама

БП располагается в нижней задней части на специальных антивибрационных длинных подставках из мягкой резины, приклеенных к днищу. Ориентация блока может быть в обоих положениях.

Поскольку на днище вентилятор не предусмотрен, беспокоиться о совместимости блока питания не придется.

Что касается остальных устройств, то в корпус может быть установлен графический адаптер длиной до 360 мм и процессорный охладитель высотой до 160 мм. Крепление карт расширения – при помощи винтов из комплекта.

5.25-дюймовые устройства поддерживаются в количестве двух штук в верхних отсеках. Крепление – безвинтовое, при помощи специального запорного механизма. Нижний отсек поддерживает установку одного 3.5-дюймового устройства, что можно отметить как плюс.

Нижняя корзина рассчитана на установку четырех 3.5-дюймовых жестких дисков. Ее перфорация в виде крупных отверстий должна обеспечить хороший обдув HDD.

Расположение дисков в корзине – поперечное, а их установка осуществляется по типу салазок, которые накладываются с обеих сторон HDD (у левой и правой сторон салазок есть различия и соответствующие пометки).

После чего диск задвигается по направляющим в отсек до щелчка. Устанавливать накопитель требуется разъемами к задней стенке.

реклама

В Zalman Z3 можно установить SSD накопитель, он размещается поверх основной корзины для жестких дисков. С правой стороны «твердотельник» крепко удерживают выступающие пазы, тогда как с левой стороны он фиксируется парой винтов.

Система кабель-менеджмента в Z3 доставила толику разочарования. Нет, по сути, с ней все в порядке: отверстия в поддоне предусмотрены в достаточном количестве, провод питания процессора ATX12V прокладывается в верхней части также без проблем. Единственное, что не ахти – за поддоном платы не слишком много свободного места. И хотя выштамповка на боковине расширяет пространство, проложить все кабели от блока питания здесь вряд ли удастся, тем более, если используется немодульный БП.

В остальном сборка компьютера в Zalman Z3 затруднений не вызывает. Компоненты устанавливаются и подключаются достаточно быстро и просто.

реклама

Система охлаждения

Система охлаждения Zalman Z3 изначально насчитывает три вентилятора, а модель Z3 Plus и того больше – целых четыре. Согласитесь, что видеть подобное количество штатных вертушек в бюджетном корпусе стоимостью $50 – большая редкость.

Один вентилятор типоразмера 120 x 120 x 25 мм установлен посредине фронтальной панели, и функционируя на вдув, нагоняет прохладный воздух внутрь корпуса, по большей части к видеокарте. А вот для охлаждения жестких дисков активная вентиляция по умолчанию не предусмотрена: на корзине HDD вертушка в штатной комплектации отсутствует, хотя посадочное место для второго аналогичного вентилятора предусмотрено. Можно переставить фронтальный вентилятор в нижнюю часть, однако при сборке игровой конфигурации делать этого не рекомендуется (об этом – позже). При наличии в корзине нескольких горячих HDD лучше установить второй «ветродуй».

В варианте Z3 используется фирменный фронтальный вентилятор Zalman ZA1225ASL, в то время как в Z3 Plus установлена другая модель – Zalman ZA1225CSL. Она выполнена из прозрачного пластика и наделена синей LED подсветкой. Номинальная скорость вращения крыльчатки составляет

1200 об/мин, разъем питания – трехконтактный.

реклама

Наконец, еще один выдувающий вентилятор идентичного типоразмера и с все такой же скоростью вращения крыльчатки размещен в задней части верхней панели. В случае с модификацией Z3 Plus сверху установлено два вентилятора.

При желании корпус можно оборудовать дополнительными вентиляторами. Всего их можно установить до пяти штук, причем поддерживаются только «стодвадцатки». Для этого предусмотрено уже упомянутое место на фронтальной панели, а также еще одно посадочное место на верхней (в Z3 Plus можно установить только один дополнительный вентилятор – фронтальный).

Что касается поддержки Zalman Z3 системы жидкостного охлаждения, то корпус хоть и оборудован спаренным местом 2 x 120 на верхней панели, установить сюда радиатор вряд ли удастся, для него попросту недостаточно места. Хотя, если постараться, можно вместить тонкий «двухсекционник».

Предисловие: Корпус поменять я хотел давно, но как-то всё не мог выбрать подходящий и не дорогой вариант. Поэтому долгое время довольствовался своим старым ящиком, который покупал году так в 2010, а о производителе не думал вообще (до сих пор не знаю какой у меня корпус :)). Но недавно я поменял свою старушку-видеокарту ATI 4850 на GTX 660 и чтобы её вставить в свой ящик пришлось попотеть. Сзади у меня пластмассвые защёлки, поэтому двухслотовая видяха не влезла, да и железки рядом с заглушками пришлось выгибать. Ко всему этому комки пыли меня тоже уже достали. В результате я сел и начал выбирать корпуса. Хотелось что-то удобное, не дорогое и эффективное. В результате я остановился на корпусах Zalman. Рассматривал различные модификации Z5 и Z9. Z5 просторнее Z3, но для меня важно иметь выход USB 3.0 на передней панели (при этом хотелось чтобы кабель подключался напрямую к материнской плате), а если брать Z9, то Z9 U3 (там боковушки не дырявые и цена уже более высокая), поэтому Z3 Plus добавил себе ещё один "+" 🙂

Комплектация:

Итак, я заказал корпус и благополучно забрал его в ближайшем Ситилинк-мини, пункт находится рядом с домом, что очень радует, да и вообще недалеко от метро. Размер коробки небольшой и сам корпус тоже лёгкий. Есть вырезы для пальцев, поэтому нести корпус можно без проблем.

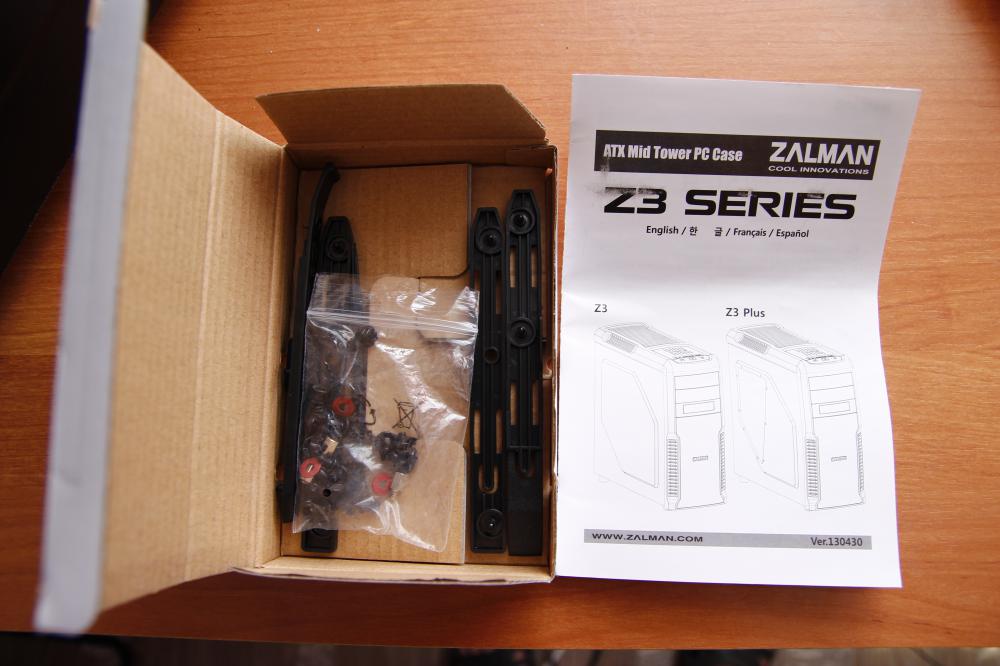

В комплетке с корпусом идут насадки-крепления для HDD, различные крепёжные винты (13 шт. для крепелния блока питания, PCI; 25 шт. для крепления мат. палты, приводов; 4 длинных винтика для крепления кулеров; стойки для мат. платы; стяжки; и ещё несколько винтов для кулеров). Также есть инструкция с разъяснениями (русского языка нету, но есть анлийский). Внутри корпуса есть специальная планка, которая крепится посередине, ближе к боковой дверце. На которую можно повесить дополнительный кулер для охлаждения видеокарты (можно увидеть в инструкции, планку я сразу снял, мне она не понадобилась). Ниже комплектация уже не в полном составе, т.к. системный блок я уже собрал.

Внешний вид:

На боковой панели имеется окошечко, так что любителям подсветки будет на что посмотреть. Толщина металла 0.6 мм, что не очень много, но в целом конструкция в сборе не хлипкая. Радует, что боковушка без дырок (как у Z9), воздухообмен будет правильный, да и шума меньше.

На передней панели снимающиеся заглушки, везде предусмотрены пылевые фильтры.

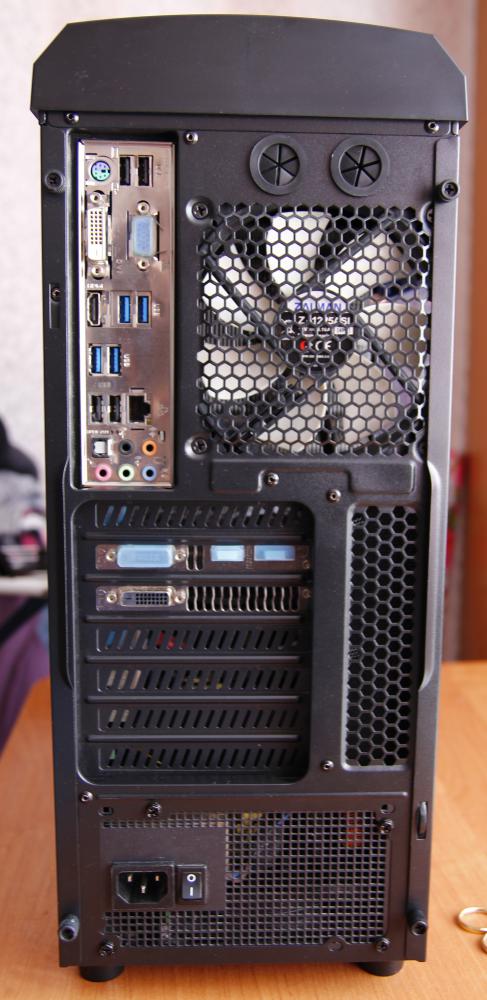

Сзади есть заглушки для водяного охлаждения. Но с таким видом охлаждения я не сталкивался, да и вообще ещё не успел посмотреть как оно реализовано и выглядит в сборе.

Снизу имеются отверстия для охлаждения БП и решётка, которая выполняет роль фильтра. Поставить дополнительный кулер вниз не получится (в отличие от того же Z5).

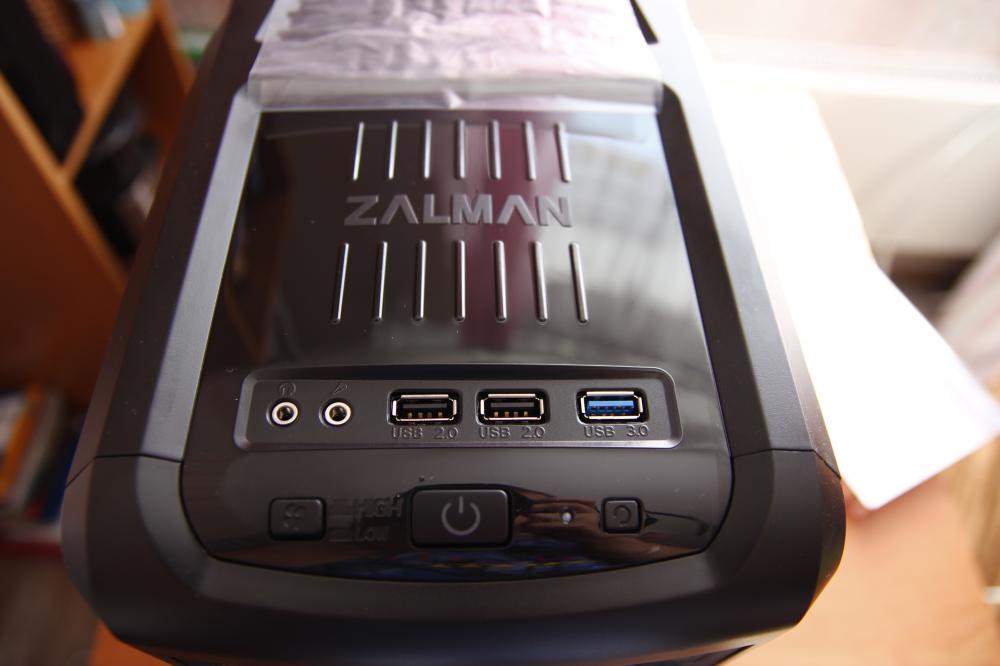

Кнопки включения, пререзагрузки и управлением кулерами располагаются сверху, как и входы для наушников, микрофона, USB 2.0 и 3.0

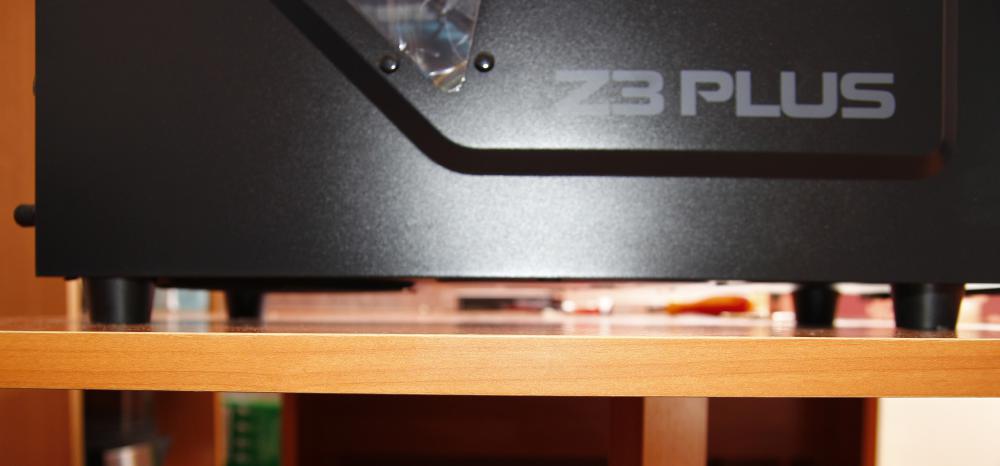

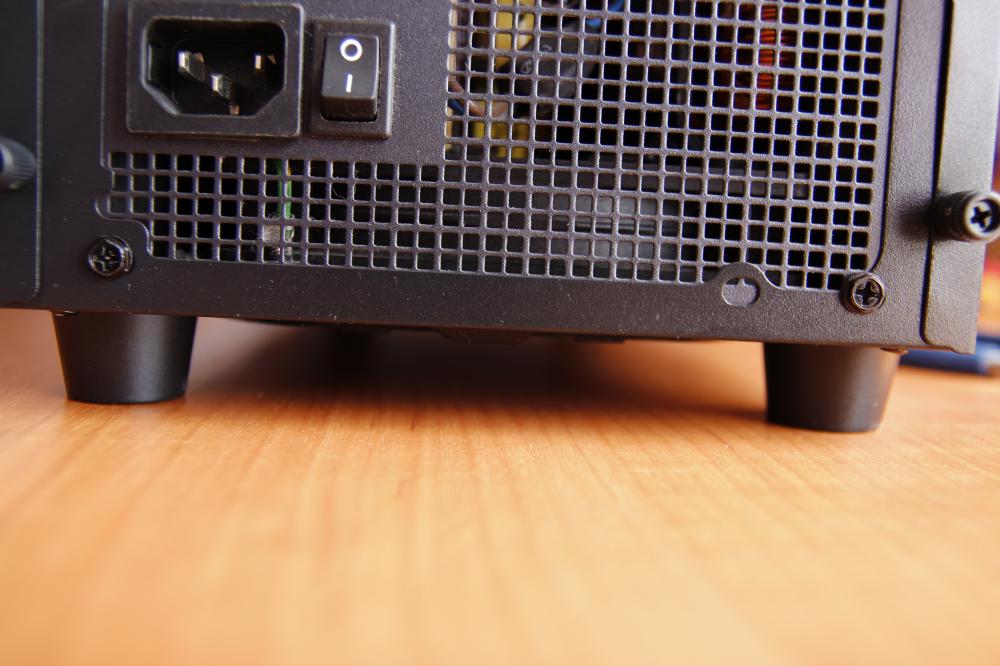

У корпуса имеются ножки и достаточный зазор для забора воздуха вентилятором БП. Корпус стоит устойчиво.

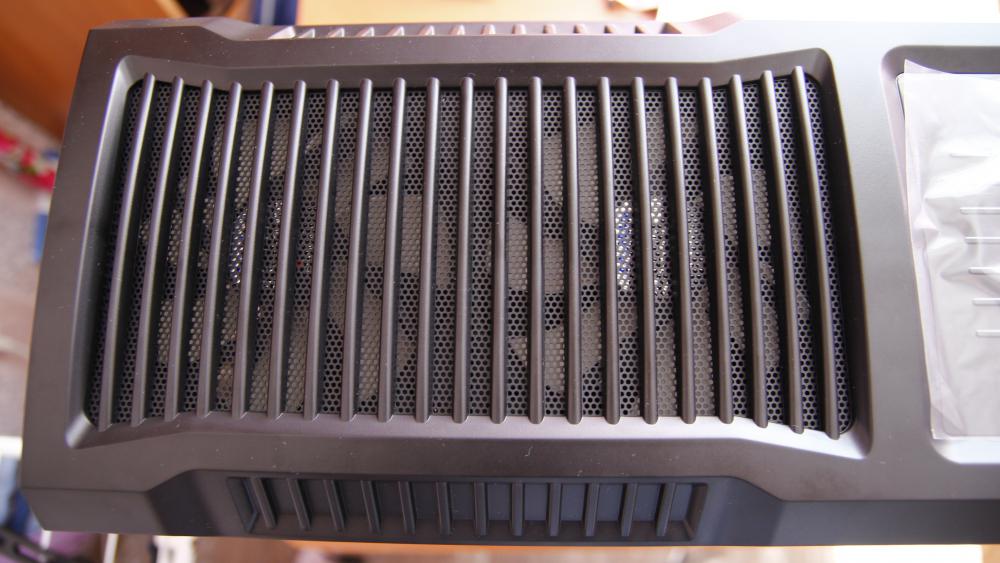

Сверху находятся отверстия и решётка для выдувающих кулеров

Внутреннее строение:

Если сравнить строение Z3 с Z5, то Z5 выигрывает за счёт дополнительного места между краем мат. платы и корзинами. Про кабель-менеджмент сказать не могу, но скорее всего за счёт свободного места в Z5 прокладывать кабеля будет удобнее. Хотя у меня не возникло никаких проблем с прокладкой кабелей в Z3 (БП имеет модульные кабели).

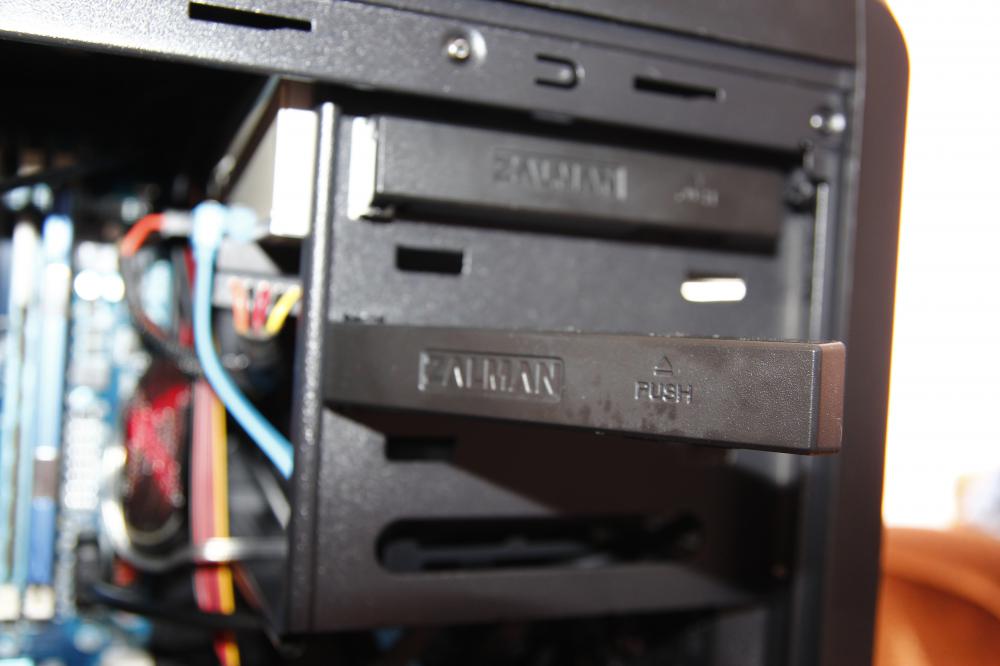

Можно поставить два 5.25-дюймовых и одно 3.5-дюмовое устройство. Крепления безвинтовые, запорные. Но я всё же не поленился и прикрутил свой DVD.

HDD крепится в корзине с помощью специальных насадок. Эти насадки одеваются на боковые стороны HDD (насадки помечены как L и R), затем диск вставляется в пазы до щелчка. Держится диск не очень крепко, но вибраций при работе не наблюдается. Вытащить диск обратно легко, достаточно нажать на кончик левой насадки. Если снять переднюю панель, то будет отверстие для крепления диска на винт, но из-за насадок винт не достает до резьбы. Так что крепление безвинтовое. Довольно удобно, если нужно достать устройство. Всего в корзину может поместиться 4 таких устройства.

Имеется крепление для SSD. С правой стороны будут специальные железные выемки, которые войдут в отверстия на SSD. А с левой стороны крепление винтовое.

Блок питания я установил без проблем, хотя у меня решётка на нём немного выступает

Кулер для процессора у меня башенного типа Zalman CNPS10X Performa (высота 152 мм). После установки ещё остаётся зазор до боковой крышки. С установкой видеокарты проблем тоже не было. Корпус поддерживает длинные видеокарты. Кабель питания процессора я потом убрал за нижнюю перегородку.

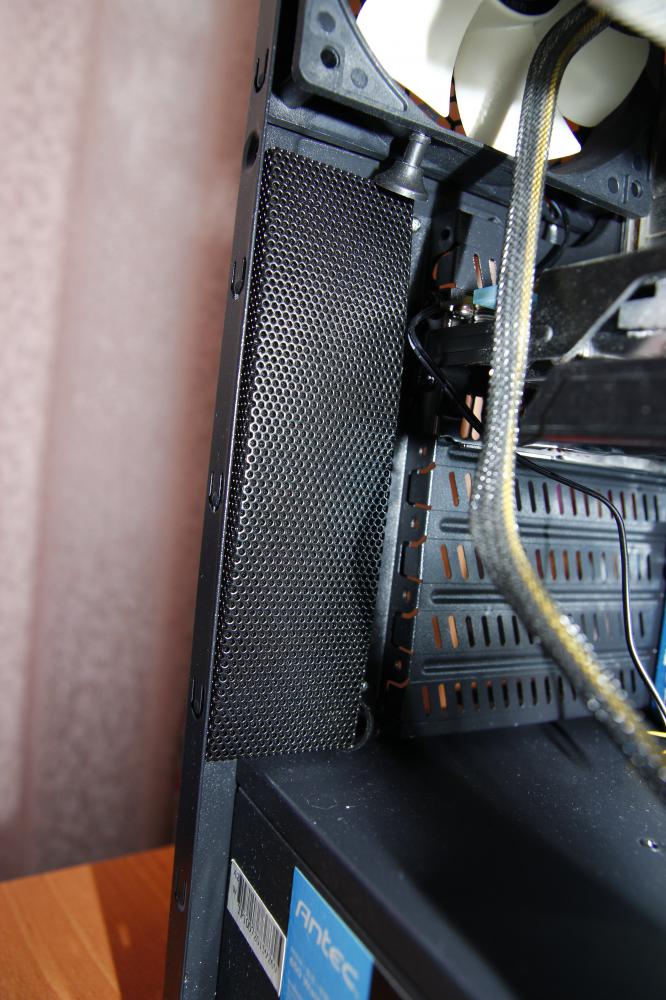

Кажется, что сзади не много места для прокладки кабелей, особенно если они толстые. Но у меня боковая крышка закрылась вообще без усилий, да и с прокладкой кабелей проблем не возникло.

Радует, что есть кабель от передней панели USB 3.0, который покдлючается к разъёму на мат. плате. С корпусом идут стандартные кабеля, подключаемые к мат. плате Audio и USB 2.0

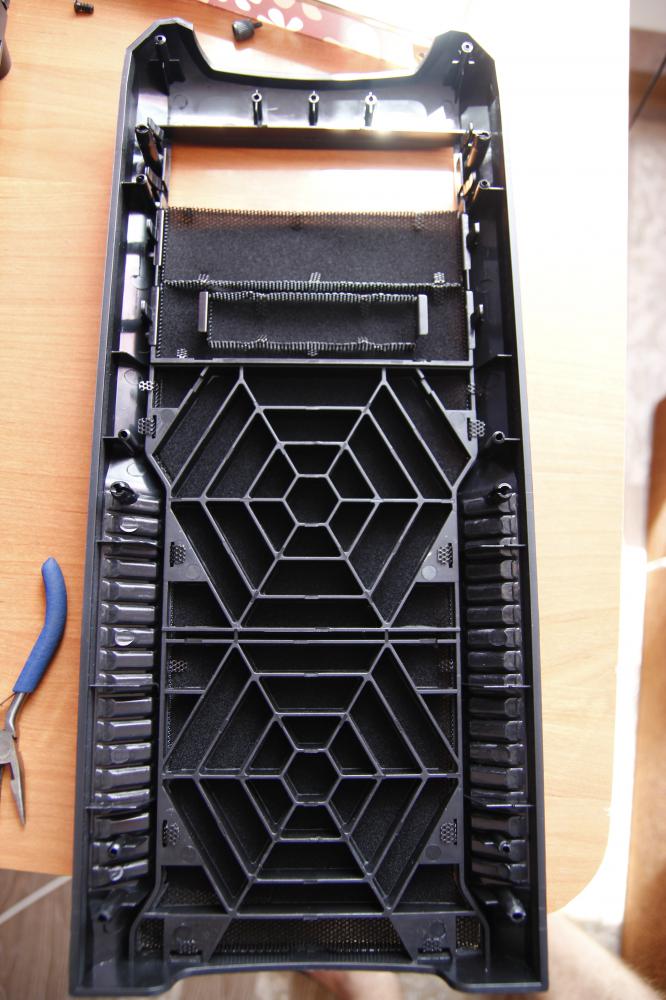

Фронтальная панель снимается легко. Достаточно подогнуть нижние специальные зажимы, а верхние вылезут сами под воздействием усилия при снятии панели.

Видно, что используются паралоновые фильтры. Кстати, заглушку с фильтром я тоже приспособил. На всякий случай закрыл отверстия сзади корпуса, не хочется возиться с пылью.

Система охлаждения:

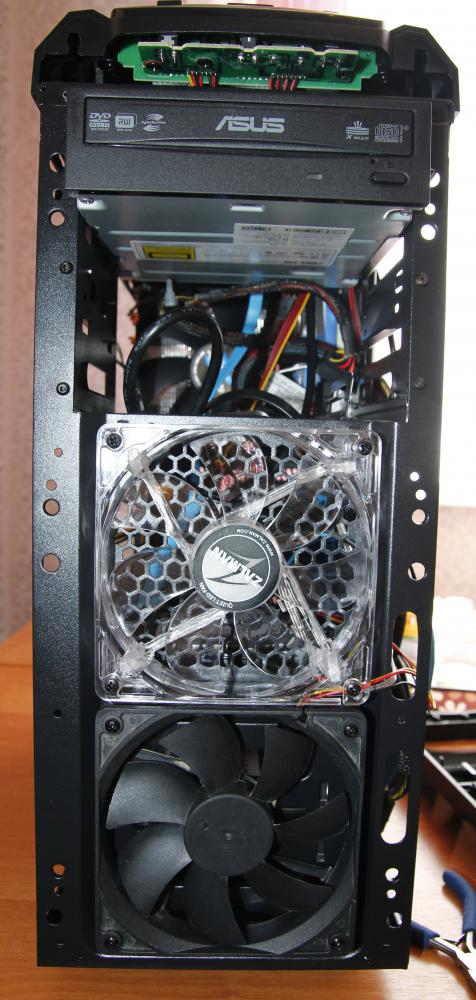

В комплекте идёт 4 кулера (у просто Z3 нету одного верхнего) размером 120 мм. На задней панели стоит выдувной кулер, разъём питания у которого — Molex.

У остальных кулеров стандартный 3х-контактный разъем. Кабели у всех кулеров, которые идут вместе с корпусом довольно длинные, я их подключил к разъемам на мат. плате. Конструкция корпуса удачна, фронтальный кулер затягивает прохладный воздух внутрь корпуса (причём на этом месте теперь нет корзин, которые бы препятствовали воздухообмену), а сзади и сверух кулеры выдувают горячий воздух из корпуса.

Имеется специальный разъём подключения к встроенному реобасу. Он состоит из одного Molex и двух стандартных входных разъемов. Вы можете подключить два кулера в эти разъемы, а затем запитать их через Molex. Кнопка на панели управления корпуса либо замедляет, либо ускоряет вращение кулеров.

Мне пришлось использовать этот разъем для кулера от старого корпуса, который я установил в виде дополнительного на фронтальную панель для обдува HDD. Кабель у него был короткий. Фронтальный вдувной штатный кулер имеет синюю подсветку (Zalman ZA1225CSL).

В комнате 26 градусов. Температура верхнего HDD (недавно приобрёл) 29 градусов, а среднего (старый HDD) 32 градуса.

Температура MSI GTX 660 Gaming — 35 в простое в автоматическом режиме регулировки вентиляторов. Под нагрузкой бенчмарка Heaven 15 минут — возрасла до 60.

Температура CPU в простое (обороты регулируются автоматически) не превышала 40 градусов. Под нагрузкой LinX за 15 мин разогрелся до 60 градусов

Заключение: корпусом я доволен. Тем более за такие деньги. Реобас, управляющий вращением кулеров действует, при нажатии на кнопку шум снижается до комфортного. Охлаждение тоже в порядке. Как вариант можно заменить штатные кулеры на свои. Может со временем я так и сделаю, но пока что не заморачиваюсь. Где-то вычитал, что в роли фильтров можно использовать женские колготки (если вдруг будет копиться много пыли). Ну и напоследок фото нового Z3 plus и старого ящика.

Доброго времени суток, вашему вниманию представляется небольшой обзор и тестирование корпуса от южно-корейской компании Zalman. Описывать историю создания и общие достижения компании смысла не вижу, скажу лишь то что на протяжении долгого времени она занимала лидирующие места в сегменте охлаждения компьютерных комплектующих, за что полюбилась многим пользователям. Обзор будет написан с оглядкой на сборку Zalman Z5plus, Z9plus, Z12plus. Так вот начнем.

Данный обзор сделан на базе очередной сборки конфигурации через ДНС Ангарск 10 мк-он, собственно героем данного опуса является новейшая модель, младшая в текущем ряду, корпуса — Zalman Z3 Plus.

Внешний вид:

Корпус нам достался с витрины, о коробке речи не идет, кое-где были царапины, но на "ходовые" характеристики это не влияет.

Собственно вот он наш красавец:

Сразу стоит отметить, что корпус сам по себе меньше своих старших братьев, но от этого не становится грустно. Создается впечатление отполированной и качественной конструкции, нет никаких острых или необычных краев, за что бы цеплялся взгляд, кроме разве что оригинальных выштамповок на боковинах и большому окну из плексигласа.

Комплект поставки

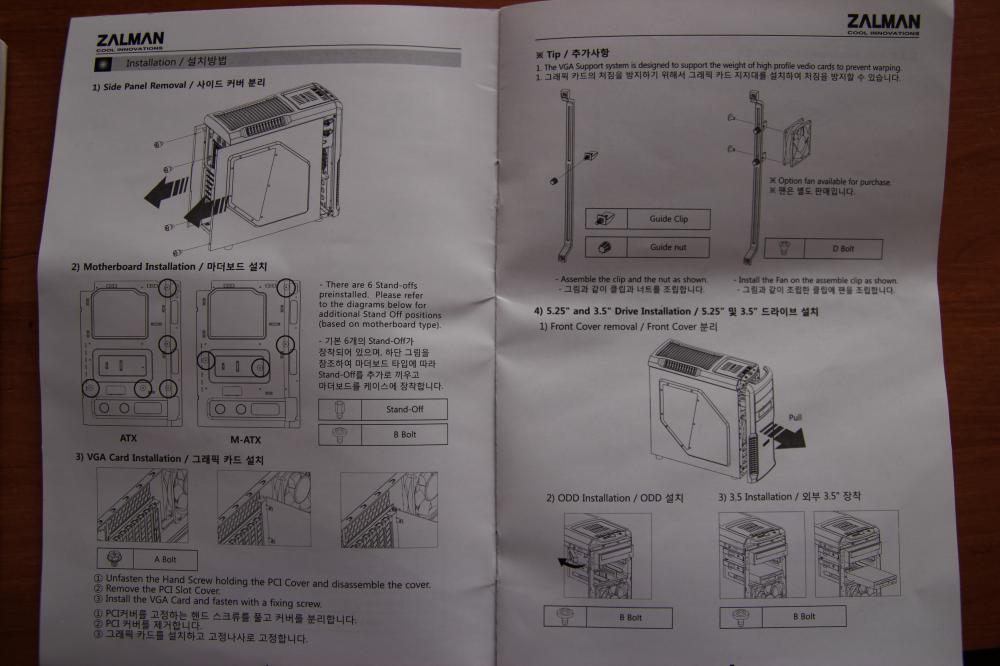

Сильно много писать тут нечего, в комплекте с корпусом идет книжка-руководство пользователя и белая коробочка, в последней находятся:

• 4 пары L+R-салазок для накопителей 3.5"

• Пакетик с винтиками, стойками и прочим крепежом

В целом стандартный спартанский набор, собственно рассчитывать на большее и не приходится.

Внутреннее устройство

В общем то смотреть больше не на что, снимаем боковины, морду, верхнюю крышку (по желанию, через нее же открывается доступ к верхним вентиляторам и пылевому фильтру). Перед нашим взором открывается стандартный кейс, пользователи владеющие Zalman Z5 испытают резкое чувство дежавю, внутреннее устройство скопировано практически один в один (что означает определенный плюс), но с исправлением детских болячек старшего брата.

Качественных фото не сохранилось (ушло в отбраковку), поэтому описание будет текстовым. Собственно что представляет собой внутреннее убранство малыша Z3plus:

• Несъемная 3.5" корзина, развернутая поперек корпуса на 4 х 3.5" устройства

• Одно посадочное место для установки SSD-накопителя или прочих устройство 2.5"

• Стандартный поддон, с перфорацией и возможностью установки плат форм-фактором до E-ATX

• Нижнее расположение блока питания с горизонтальной ориентацией

• Огромный вырез под бэкплейт, для легкого монтажа системы охлаждения CPU

• 7 слотов расширения

• Входные/Выходные отверстия для шлангов СВО

Отдельно стоит отметить непонятную "фиговину" идущую от верхней части корпус до самого низа, это ребро жесткости, которое призвано обеспечить поддержку для тяжелых карт расширения, как например видеокарты с 2х и 3х слотовыми системами охлаждения.

К ней мы вернемся позже, пока просто демонтируем.

В целом все как у настоящего современного корпуса. Единственное шасси по моему мнению шаткое, металл ощутимо тоньше, чем на старших моделях, но это не особая проблема. Тем более все оправдывает демократичная цена (1890 рублей в ТехноПоинт Иркутск. ), в этом сегменте у данного корпуса просто нет достойных конкурентов.

Интерфейсы

На лицевой панели корпуса присутствуют:

• 2 х USB2.0 — с внутренним подключением

• Разъемы фронтальной аудиопанели (наушники, микрофон)*

• Кнопка Включения питания и перезагрузки

• Двухпозиционный контроллер оборотов вентиляторов (далее "реобас")

*отдельно отмечу, что поддержки AC’97-кодека нету, только HD Audio — для современных мат. плат не критично

Особенности сборки

Расписывать весь процесс не вижу особого смысла, все по стандарту, собираем провода в отдельные "пучки", ставим блок питания — продеваем провод питания CPU сквозь монтажное отверстие (которое стало больше, чем в старших аналогах — за что отдельное спасибо инженерам Zalman) в северо-западном конце поддона. Монтируем мат. плату в корпус, ставим кулер и прочее-прочее-прочее. Хочу заострить внимание на деталях и к сожалению минусах. Так вот — самый главный косяк данного корпуса — катастрофически малое пространство от правой боковой крышки до стенки поддона, красиво спрятать провода можно, но закрывать после этого боковину отдельный цирковой номер. В остальном все очень даже неплохо, как уже было сказано поддон получило гораздо больше перфорированных решеток, вместо заушин, это намного облегчает задачу по монтажу проводов стяжками.

Прокладываем кабели — стягиваем, закрываем крышку. С помощью выштамповки на правой боковине делать это стало ощутимо проще, требуется немного сноровки и терпения (у автора получилось закрыть все это добро за 1.5 минуты). Однако если бы я сразу учел особенности конструкции и прокладывал кабели согласно этим особенностям — все было бы намного проще.

Монтаж дисковой подсистемы осуществляется, как говорилось выше в несъемную корзину 3.5", с использованием специальных салазок, которые в данном изделии делятся на два вида — L (с уголком) и R (без оного), т.е левая и права соответственно. Крепим салазки на жесткий диск и вставляем его в корзину — все гениальное — просто!

Монтаж SSD производится похожим образом, только в роли салазок выступает сам корпус, зацепили за выступ — положили, закрутили два винтика — готово. Стоит отметить, что по сравнению с Zalman Z5 Plus крепеж поднят на 5 мм, что облегчает задачу по подключению. И я уже не говорю об архаичном и убогом подключении в Zalman Z9 plus и Zalman Z12 plus, там вообще крепление придумывал сумрачный гений — мало того что оно сделано в упор, так еще и с тыльной стороны поддона.

Вот так выглядит дисковая подсистема в сборе, спокойно можно поставить еще 3 накопителя и не парится о температуре, правда об этом позже.

Система охлаждения

Данная система в корпусе Zalman Z3 Plus представлена наличием 4 х вентиляторов Zalman, с собственной маркировкой. Один вентилятор (что на фронтальной панели) имеет приятную синюю подсветку.

Добраться к ним можно сняв верхнюю панель и переднюю панели соответственно — по три пластиковых клипсы. Эти же панели являются своеобразными пылевыми фильтрами.

Также стоит отметить, что вентиляционные отверстия стали еще более продуманными, даже по отношению к Z5plus, уж не говоря про Z9/Z11/Z12 с их фирменными "жабрами".

В остальном все стандартно, подведем кратки итог по системе охлаждения и пылезащиты. В наличии:

• 3 пылевых фильтра на фронтальной, верхней панели и под блоком питания

• 3 вентилятора 120х120 без подсветки (белые)

• 1 вентилятор 120х120 с синей подсветкой (прозрачный)

• Возможность установки дополнительного 120х120 вентилятора*

*в отсек на фронтальной панели, крепеж в комплекте.

Система охлаждения, модификация

В прошлых заметках я указывал на возможность подключения всех базовых вентиляторов к стандартному реобасу без применения дополнительных устройство и разветвителей, но так как словесного описание некоторым бывает недостатчно, в этот раз остановлюсь подробнее. И так, для подключения нам потребуется:

• навыки по зачистке и скрутки электрических проводов

Собственно что делаем. Для начала отрезаем штатный коннектор от одного из разъемов (в стоке их 2), зачищаем провода:

Далее сверившись с распиновкой 3 pin разъема, отрезаем провод отвечающий за обороты:

Проделываем ту же процедуру для всех вентиляторов*, затем скручиваем плюс к плюсам, землю к земле — изолируем — готово.

ВАЖНО! не надо вешать на один разъем слишком много вентиляторов, старайтесь чтобы потребление всех карлсонов было не выше 15 Вт.

На этом с описанием системы охлаждения можно заканчивать, переходим к финальной части сборки и тестированию.

Собственно после монтажа и модификации системы охлаждения, докидываем остальные комплектующие и система приобретает законченный вид.

И тут нас ждет разочарование, помните то пластиковое ребро, которое мы демонтировали в самом начале? Так вот — оно сюда не подходит, из-за того что инженеры (или дизайнеры WindForce3X) кожух сделали слишком широким.

На этом процесс сборки завершен, переходим к тестированию

Тестирование

Методика тестирования: производилось тестирование в пакетах:

GPU: Unigine Heaven 4.0: preset Extreme AA8X AF16X 1024×768 Window Mode

CPU: LinX 0.6.4 AVX: Объем памяти 2 гб, прогонов 10 шт.

Процессор: i5 3470 @ 3.2Ghz

Мат. плата: ASRock B75 Pro3

ОЗУ: Kingston KVR1333 2 x 4GB RAM

Видеокарта: Gigabyte GTX770 WF3X

Жесткий диск: Seagate 1TB HDD 7200.14

SSD: Plextor M5S 128GB

Блок питания: Chieftec APS-650CB

Корпус: Zalman Z3 Plus

Расписывать особо нечего, разве что стоит указать, что заводские параметры кулера видеокарты были откорректированы в сторону уменьшения шума, как в простое, так и в нагрузке.

Как видим в стресс-тесте CPU прогрелся до 59С

При этом в игровом тесте прогрев составил не более 51С для самого горячего ядра

Также на последнем скриншоте стоит указать, что видеокарта прогрелась не более 65С и оставалась условно-тихой.

Результат тестирования, уже к корпусу не относится, но для уточнения возможностей конфига я все же его приведу:

Выводы

Традиционно подведем итоги нашего беглого обзора, собрав минусы и плюсы в кучу, начнем с хорошего:

Плюсы:

• приятный внешний дизайн

• скромные размеры, практически без ущерба для внутренней организации

• продуманная система охлаждения и возможности расширения

• безвинтовое крепление HDD и возможность штатной установки SSD

• возможность установки карт расширения любой длины*

• USB3 на фронтальной панели, с внутренним подключением

Минусы:

• Нехватка места за поддоном, не до конца продуманный кабель-менеджмент

• Пылевые фильтры могли бы быть немного получше

В целом минусы незначительные, а вот плюсы очень даже. В общем мое личное мнение Z3 Plus однозначный "the best buy" при условии, что цена не выше 2200 рублей. На момент тестирования данный корпус стоил 2490 в ДНС и 1890 в ТехноПоинт — что вызвало адский нервный тик правого глаза автора.
